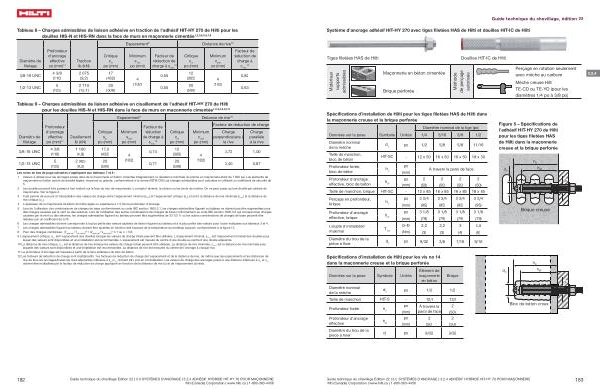

Tableau 8 – Charges admissibles de liaison adhésive en traction de l ' adhésif HIT-HY 270 de Hilti pour les douilles HIS-N et HIS-RN dans la face de murs en maçonnerie cimentée 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8
Espacement 9 Distance de rive 10
|
Diamètre de filetage |
Profondeur d ' ancrage effective po ( mm ) 11
|
Traction lb ( kN ) |
Critique
s cr po ( mm )
|
Minimum
s min po ( mm )
|
Facteur de réduction de charge à s min
12
|
Critique
c cr po ( mm )
|
Minimum
c min po ( mm )
|
Facteur de réduction de charge à
c min
12
|
|
3 / 8-16 UNC
1 / 2-13 UNC
|
4 3 / 8 ( 110 )
5 ( 125 )
|
2 075 ( 9,2 )
2 710 ( 12,1 )
|
17 ( 432 ) 4
20 ( 508 )
( 102 )
|
0,55
0,55
|
12 ( 305 ) 4
20 ( 508 )
( 102 )
|
0,82
0,63
|
Tableau 9 – Charges admissibles de liaison adhésive en cisaillement de l ' adhésif HIT-HY 270 de Hilti pour les douilles HIS-N et HIS-RN dans la face de murs en maçonnerie cimentée 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8
Diamètre de filetage
3 / 8-16 UNC
1 / 2-13 UNC
Profondeur d ' ancrage effective po ( mm ) 11
4 3 / 8 ( 110 )
5 ( 125 )
Cisaillement lb ( kN )
1 100 ( 4,9 )
2 065 ( 9,2 )
Critique
s cr po ( mm )
Espacement 9 Distance de rive 10
Minimum
s min po ( mm )
17,0 ( 432 ) 4
20 ( 508 )
( 102 )
Facteur de réduction de charge à
s min
12
0,74
0,71
Critique
c cr po ( mm )
Minimum
c min po ( mm )
12 ( 305 ) 4
20 ( 508 )
( 102 )
Facteur de réduction de charge
Charge perpendiculaire à la rive
Charge parallèle à la rive
0,72 1,00
0,40 0,87
Les notes en bas de page suivantes s ' appliquent aux tableaux 7 et 8 :
1 Valeurs à utiliser pour les ancrages posés dans de la maçonnerie en béton cimentée intégralement , la résistance minimale du prisme en maçonnerie étant de 1 500 psi . Les éléments de maçonnerie en béton seront de densité légère , moyenne ou grande , conformément à la norme ASTM C90 Les charges admissibles sont calculées en utilisant un coefficient de sécurité de 5 .
2 Les douilles peuvent être posées à tout endroit sur la face du mur de maçonnerie , y compris l ' alvéole , la cloison ou les joints de mortier . On ne peut poser qu ' une douille par alvéole de maçonnerie . Voir la figure 2 .
3 Il est permis de recourir à l ' interpolation des valeurs de charge entre l ' espacement minimal ( s min ) et l ' espacement critique ( s cr
) et entre la distance de rive minimale ( c min ) et la distance de rive critique ( c cr
). 4 L ' épaisseur de la maçonnerie de béton doit être égale ou supérieure à 1,5 fois la profondeur d ' ancrage .
5 Lors de l ' utilisation des combinaisons de charges de base conformément au code IBC section 1605.3.1 , les charges admissibles figurant au tableau ne doivent pas être augmentées pour des charges causées par le vent ou des séismes . Lors de l ' utilisation des autres combinaisons de charges de base conformément au code IBC section 1605.3.2 qui comprend les charges causées par le vent ou des séismes , les charges admissibles figurant au tableau peuvent être augmentées de 33 1 / 3 % ou les autres combinaisons de charges de base peuvent être réduites par un coefficient de 0,75 .
6 Les charges admissibles doivent correspondre à la plus petite des valeurs ajustées de liaison figurant au tableau et à la plus petite des valeurs pour l ' acier indiquées aux tableaux 3 et 4 . 7 Les charges admissibles figurant au tableau doivent être ajustées en fonction des hausses de la température du matériau support , conformément à la figure 13 . 8 Pour des charges combinées : ( T appliqué
/ T admissible ) n + ( V appliqué
/ V admissible ) n ≤ 1 où n = 5 / 3
9 L ' espacement critique , s cr , est l ' espacement des douilles lorsque les valeurs de charge totale peuvent être utilisées . L ' espacement minimal , s min
, est l ' espacement minimal des douilles pour lequel des valeurs sont disponibles et une installation est recommandée . L ' espacement est mesuré du centre d ' une douille au centre d ' une douille adjacente .
10 La distance de rive critique , c cr , est la distance de rive lorsque les valeurs de charge totale peuvent être utilisées . La distance de rive minimale , c min
, est la distance de rive minimale pour laquelle des valeurs sont disponibles et une installation est recommandée . La distance de rive est mesurée du centre de l ' ancrage à chaque rive . 11 La profondeur d ' ancrage est mesurée à partir de la face extérieure du bloc de béton .
12 Les facteurs de réduction de charge sont multiplicatifs : les facteurs de réduction de charge de l ' espacement et de la distance de rive , de même que les espacements et les distances de rive de tous les ancrages / toutes les rives adjacentes inférieurs à s cr
/ c cr , doivent être pris en considération . Les valeurs de charge des ancrages posés à une distance inférieure à s cr et c cr doivent être multipliées par le facteur de réduction de charge approprié en fonction de la distance de rive ( c ) et de l ' espacement ( s ) réels .
182 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
