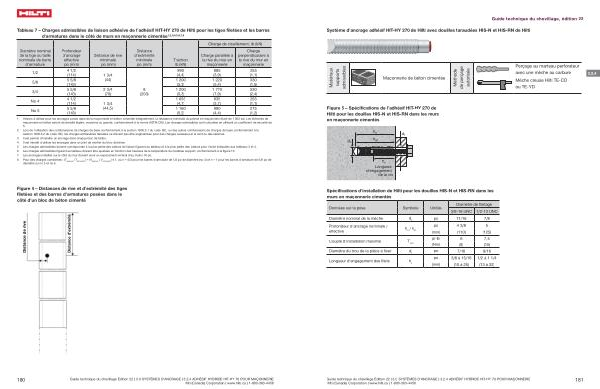

Système d ' ancrage adhésif HIT-HY 270 de Hilti avec douilles taraudées HIS-N et HIS-RN de Hilti
Guide technique du chevillage , édition 22
Matériaux supports admissibles |
Maçonnerie de béton cimentée |
Méthode de perçage autorisée |
Perçage au marteau perforateur avec une mèche au carbure
Mèche creuse Hilti TE-CD ou TE-YD
|
3.2.4 |
Figure 5 – Spécifications de l ' adhésif HIT-HY 270 de Hilti pour les douilles HIS-N et HIS-RN dans les murs en maçonnerie cimentés
h o d f d o h ef h s
Longueur d ’ engagement de la vis
Spécifications d ' installation de Hilti pour les douilles HIS-N et HIS-RN dans les murs en maçonnerie cimentés
Données sur la pose Symbole Unités
Diamètre de filetage 3 / 8-16 UNC 1 / 2-13 UNC
Diamètre nominal de la mèche d o po 11 / 16 7 / 8
Profondeur d ' ancrage nominale / effective h o
/ h ef po 4 3 / 8 5 ( mm ) ( 110 ) ( 125 )
Couple d ’ installation maximal T inst pi-lb 6 7,5 ( Nm ) ( 8 ) ( 10 )
Diamètre du trou de la pièce à fixer d f po 7 / 16 9 / 16
Longueur d ' engagement des filets h s po 3 / 8 à 15 / 16 1 / 2 à 1 1 / 4 ( mm ) ( 10 à 25 ) ( 13 à 32 )
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
181
