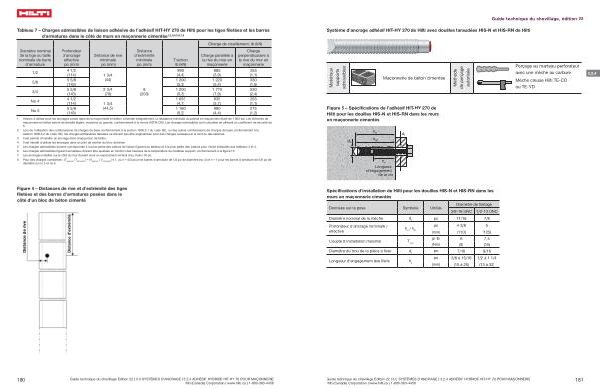

Tableau 7 – Charges admissibles de liaison adhésive de l ' adhésif HIT-HY 270 de Hilti pour les tiges filetées et les barres d ' armatures dans le côté de murs en maçonnerie cimentée 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8
Diamètre nominal de la tige ou taille nominale de barre d ' armature
1 / 2 5 / 8 3 / 4 No 4 No 5
Profondeur d ' ancrage effective po ( mm )
Distance de rive minimale po ( mm )
4 1 / 2 ( 114 ) 1 3 / 4
5 5 / 8
( 44 )
( 143 ) 5 5 / 8
2 3 / 4
( 143 ) ( 70 )
4 1 / 2 ( 114 ) 1 3 / 4
5 5 / 8 ( 44,5 )
( 143 )
Distance d ' extrémité minimale po ( mm )
8 ( 203 )
Traction lb ( kN )
990 ( 4,4 )
1 200 ( 5,3 )
1 200 ( 5,3 )
1 055 ( 4,7 )
1 160 ( 5,2 )
Charge de cisaillement , lb ( kN )
Charge parallèle à la rive du mur en maçonnerie
885 ( 3,9 )
1 220 ( 5,4 )
1 770 ( 7,9 )
835 ( 3,7 )
990 ( 4,4 )
Charge perpendiculaire à la rive du mur en maçonnerie
1 Valeurs à utiliser pour les ancrages posés dans de la maçonnerie en béton cimentée intégralement , la résistance minimale du prisme en maçonnerie étant de 1 500 psi . Les éléments de maçonnerie en béton seront de densité légère , moyenne ou grande , conformément à la norme ASTM C90 , Les charges admissibles sont calculées en utilisant un coefficient de sécurité de 5 .
2 Lors de l ' utilisation des combinaisons de charges de base conformément à la section 1605.3.1 du code IBC , ou des autres combinaisons de charges de base conformément à la section 1605.3.2 du code IBC , les charges admissibles tabulées ne doivent pas être augmentées pour des charges causées par le vent ou des séismes .
3 Il est permis d ' installer un ancrage dans chaque bloc de béton . 4 Il est interdit d ' utiliser les ancrages dans un joint de mortier du bloc de béton . 5 Les charges admissibles doivent correspondre à la plus petite des valeurs de liaison figurant au tableau et à la plus petite des valeurs pour l ' acier indiquées aux tableaux 3 et 4 . 6 Les charges admissibles figurant au tableau doivent être ajustées en fonction des hausses de la température du matériau support , conformément à la figure 13 . 7 Les ancrages installés sur le côté du mur doivent avoir un espacement vertical d ' au moins 16 po . 8 Pour des charges combinées : ( T appliqué
/ T admissible ) + ( V appliqué
/ V admissible ) ≤ 1 , où n = 5 / 3 pour les barres d ' armature de 1 / 2 po de diamètre ( no 4 ) et n = 1 pour les barres d ' armature de 5 / 8 po de diamètre ou no 5 et no 6 .
255 ( 1,1 )
330 ( 1,5 )
530 ( 2,4 )
255 ( 1,1 )
275 ( 1,2 )
Figure 4 – Distances de rive et d ' extrémité des tiges filetées et des barres d ' armatures posées dans le côté d ' un bloc de béton cimenté
Distance de rive
Distance d ’ extrémité
180 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
