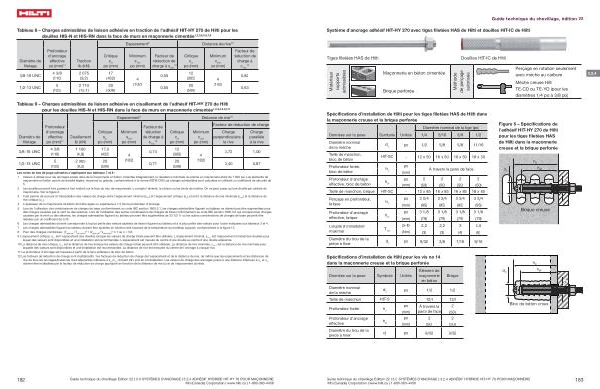

Système d ' ancrage adhésif HIT-HY 270 avec tiges filetées HAS de Hilti et douilles HIT-IC de Hilti
Guide technique du chevillage , édition 22
Tiges filetées HAS de Hilti |
|
Douilles HIT-IC de Hilti |
|
|
Matériaux supports admissibles |
Maçonnerie en béton cimentée
Brique perforée
|
Méthode de perçage autorisée |
Perçage en rotation seulement avec mèche au carbure
Mèche creuse Hilti TE-CD ou TE-YD ( pour les diamètres 1 / 4 po à 3 / 8 po )
|
3.2.4 |
Spécifications d ' installation de Hilti pour les tiges filetées HAS de Hilti dans la maçonnerie creuse et la brique perforée
Données sur la pose Symbole Unités
Diamètre nominal de la mèche
Taille de manchon , bloc de béton
Profondeur forée , bloc de béton
Profondeur d ' ancrage effective , bloc de béton
Diamètre nominal de la tige ( po ) 1 / 4 5 / 16 3 / 8 1 / 2 d o po 1 / 2 5 / 8 5 / 8 11 / 16
HIT-SC - 12 x 50 16 x 50 16 x 50 18 x 50
h o po ( mm )
À travers la paroi de face h ef po 2 2 2 2
( mm ) ( 50 ) ( 50 ) ( 50 ) ( 50 ) Taille de manchon , brique HIT-SC - 12 x 85 16 x 85 16 x 85 18 x 85
Perçage en profondeur , brique
Profondeur d ' ancrage effective , brique
Couple d ’ installation maximal
Diamètre du trou de la pièce à fixer h o po 3 3 / 4 3 3 / 4 3 3 / 4 3 3 / 4 ( mm ) ( 95 ) ( 95 ) ( 95 ) ( 95 ) h ef po 3 1 / 8 3 1 / 8 3 1 / 8 3 1 / 8 ( mm ) ( 79 ) ( 79 ) ( 79 ) ( 79 )
T inst pi-lb 2,2 2,2 3 4,5 ( Nm ) ( 3 ) ( 3 ) ( 4 ) ( 6 ) d f po 9 / 32 3 / 8 7 / 16 9 / 16
Figure 6 – Spécifications de l ' adhésif HIT-HY 270 de Hilti pour les tiges filetées HAS de Hilti dans la maçonnerie creuse et la brique perforée
Brique creuse
Spécifications d ' installation de Hilti pour les vis no 14 dans la maçonnerie creuse et la brique perforée
Données sur la pose Symbole Unités
Diamètre nominal de la mèche
Élément de maçonnerie en béton
Brique d o po 1 / 2 1 / 2
Taille de manchon HIT-S - 12 / I 12 / I po À travers la 2
Profondeur forée h o ( mm ) paroi de face ( 50 )
Profondeur d ' ancrage effective
Diamètre du trou de la pièce à fixer h ef po 2 2 ( mm ) ( 50 ) ( 50 )
d f po 9 / 32 9 / 32
Bloc de béton creux
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
183
