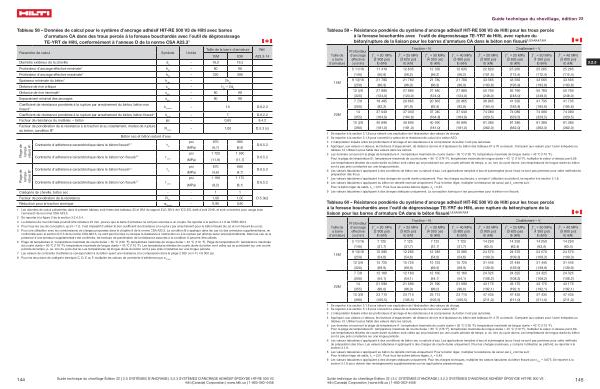

Tableau 59 – Résistance pondérée du système d ' ancrage adhésif HIT-RE 500 V3 de Hilti pour les trous percés à la foreuse bouchardés avec l ' outil de dégrossissage TE-YRT de Hilti , avec rupture du béton / rupture de la liaison pour les barres d ' armature CA dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9
Taille de la barre d ' armature
15M
20M
Profondeur d ' ancrage effective po ( mm ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN )
Traction – N r ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN )
Cisaillement – V r ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN )
5 11 / 16 11 410 12 635 12 635 12 635 22 820 25 265 25 265 25 265 ( 145 ) ( 50,8 ) ( 56,2 ) ( 56,2 ) ( 56,2 ) ( 101,5 ) ( 112,4 ) ( 112,4 ) ( 112,4 ) 9 13 / 16 21 780 21 780 21 780 21 780 43 565 43 565 43 565 43 565 ( 250 ) ( 96,9 ) ( 96,9 ) ( 96,9 ) ( 96,9 ) ( 193,8 ) ( 193,8 ) ( 193,8 ) ( 193,8 ) 12 5 / 8 27 880 27 880 27 880 27 880 55 760 55 760 55 760 55 760 ( 320 ) ( 124,0 ) ( 124,0 ) ( 124,0 ) ( 124,0 ) ( 248,0 ) ( 248,0 ) ( 248,0 ) ( 248,0 ) 7 7 / 8 18 485 20 665 20 865 20 865 36 965 41 330 41 735 41 735 ( 200 ) ( 82,2 ) ( 91,9 ) ( 92,8 ) ( 92,8 ) ( 164,4 ) ( 183,8 ) ( 185,6 ) ( 185,6 ) 14 37 040 37 040 37 040 37 040 74 080 74 080 74 080 74 080 ( 355 ) ( 164,8 ) ( 164,8 ) ( 164,8 ) ( 164,8 ) ( 329,5 ) ( 329,5 ) ( 329,5 ) ( 329,5 ) 15 3 / 8 40 690 40 690 40 690 40 690 81 380 81 380 81 380 81 380 ( 390 ) ( 181,0 ) ( 181,0 ) ( 181,0 ) ( 181,0 ) ( 362,0 ) ( 362,0 ) ( 362,0 ) ( 362,0 )
1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
4 Appliquer , aux valeurs ci-dessus , les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 61 à 70 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 53 . Utiliser la plus faible des valeurs dans les calculs .
5 Les données concernent la plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Pour la plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée = 43 ° C ( 110 ° F ), multiplier la valeur ci-dessus par 0,69 .
Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec ou saturé d ' eau . Les applications remplies d ' eau et submergées ( sous l ' eau ) ne sont pas permises pour cette méthode de préparation des trous .
7 Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 . 8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,51 . Pour tous les autres bétons légers , λ a
= 0,45 . 9 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré .
3.2.3
Tableau 60 – Résistance pondérée du système d ' ancrage adhésif HIT-RE 500 V3 de Hilti pour les trous percés à la foreuse bouchardés avec l ' outil de dégrossissage TE-YRT de Hilti , avec rupture du béton / rupture de la liaison pour les barres d ' armature CA dans le béton fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9
Taille de la barre d ' armature
15M
20M
Profondeur d ' ancrage effective po ( mm ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN )
Traction – N r ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN )
Cisaillement – V r ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN )
5 11 / 16 7 125 7 125 7 125 7 125 14 250 14 250 14 250 14 250 ( 145 ) ( 31,7 ) ( 31,7 ) ( 31,7 ) ( 31,7 ) ( 63,4 ) ( 63,4 ) ( 63,4 ) ( 63,4 ) 9 13 / 16 12 285 12 285 12 285 12 285 24 570 24 570 24 570 24 570 ( 250 ) ( 54,6 ) ( 54,6 ) ( 54,6 ) ( 54,6 ) ( 109,3 ) ( 109,3 ) ( 109,3 ) ( 109,3 ) 12 5 / 8 15 725 15 725 15 725 15 725 31 445 31 445 31 445 31 445 ( 320 ) ( 69,9 ) ( 69,9 ) ( 69,9 ) ( 69,9 ) ( 139,9 ) ( 139,9 ) ( 139,9 ) ( 139,9 ) 7 7 / 8 12 160 12 160 12 160 12 160 24 325 24 325 24 325 24 325 ( 200 ) ( 54,1 ) ( 54,1 ) ( 54,1 ) ( 54,1 ) ( 108,2 ) ( 108,2 ) ( 108,2 ) ( 108,2 ) 14 21 590 21 590 21 590 21 590 43 175 43 175 43 175 43 175 ( 355 ) ( 96,0 ) ( 96,0 ) ( 96,0 ) ( 96,0 ) ( 192,1 ) ( 192,1 ) ( 192,1 ) ( 192,1 ) 15 3 / 8 23 715 23 715 23 715 23 715 47 435 47 435 47 435 47 435 ( 390 ) ( 105,5 ) ( 105,5 ) ( 105,5 ) ( 105,5 ) ( 211,0 ) ( 211,0 ) ( 211,0 ) ( 211,0 )
1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD .
3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
4 Appliquer , aux valeurs ci-dessus , les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 61 à 70 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 53 . Utiliser la plus faible des valeurs dans les calculs .
5 Les données concernent la plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Pour la plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée = 43 ° C ( 110 ° F ), multiplier la valeur ci-dessus par 0,69 . Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec ou saturé d ' eau . Les applications remplies d ' eau et submergées ( sous l ' eau ) ne sont pas permises pour cette méthode de préparation des trous . Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 .
8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,51 . Pour tous les autres bétons légers , λ a
= 0,45 . 9 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . Pour les charges sismiques , multiplier les valeurs tabulaires du béton fissuré par α seis
= 0,675 . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications parasismiques .
