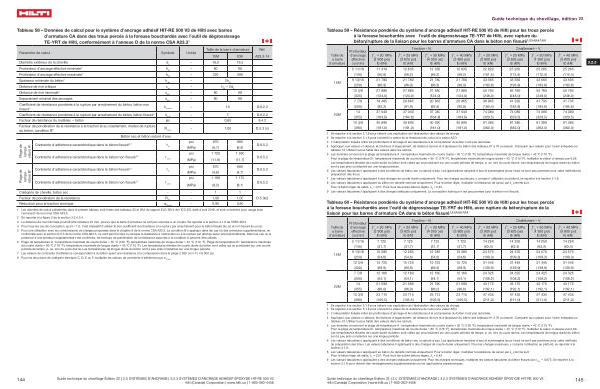

Tableau 58 – Données de calcul pour le système d ' ancrage adhésif HIT-RE 500 V3 de Hilti avec barres d ' armature CA dans des trous percés à la foreuse bouchardés avec l ' outil de dégrossissage TE-YRT de Hilti , conformément à l ' annexe D de la norme CSA A23.3 1
Paramètre de calcul Symbole Unités
Taille de la barre d ' armature Réf . 15M 20M A23.3-14
Diamètre extérieur de la cheville d a – 16,0 19,5
Profondeur d ' ancrage effective minimale 2 h ef – 80 90
Profondeur d ' ancrage effective maximale 2 h ef – 320 390
Épaisseur minimale du béton 2 h min – 2h ef
Distance de rive critique c ac – h ef
+ 2d 0
Distance de rive minimale 3 c min – 80 98
Espacement minimal des ancrages s min – 80 98
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton non fissuré 4 k c , uncr
– 10 D . 6.2.2
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton fissuré 4 k c , cr
– 7 D . 6.2.2 Facteur de résistance du matériau – béton фc – 0,65 8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 5 R conc
– 1,00 D . 5.3 ( c )
Plage de température A 6
Plage de température B 6
Béton sec et béton saturé d ' eau psi 970 985
Contrainte d ' adhérence caractéristique dans le béton fissuré 6 , 7 τ cr ( MPa ) ( 6,7 ) ( 6,8 )
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7 τ uncr psi 1 720 1 690 ( MPa ) ( 11,9 ) ( 11,7 ) psi 670 680
Contrainte d ' adhérence caractéristique dans le béton fissuré 6 , 7 τ cr ( MPa ) ( 4,6 ) ( 4,7 )
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7 τ uncr psi 1 190 1 170 ( MPa ) ( 8,2 ) ( 8,1 )
Catégorie de cheville , béton sec - - 1 1 Facteur de pondération de la résistance R dry
- 1,00 1,00
Réduction pour la traction sismique α N , seis
- 0,90 0,90
1 Les données de calcul présentées dans le présent tableau sont tirées des tableaux 23 et 25A du rapport ELC-3814 de l ' ICC-ES , daté d ' avril 2018 , et sont converties pour usage avec l ' annexe D de la norme CSA A23.3 .
2 Se reporter à la figure 2 de la section 3.2.4.3.4 . 3 La distance de rive minimale pourrait être réduite à 45 mm , pourvu que la barre d ' armature ne soit pas soumise à un couple . Se reporter à la section 4.1.9 de l ' ESR-3814 . 4 Pour tous les cas de conception , ψc , N = 1,0 . Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( kc , cr ) et non fissuré ( kc , uncr ).
5 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 . La condition B s ' applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 , ne sont pas fournies ou lorsque la résistance à l ' extraction ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .
6 Plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
7 Les valeurs de contrainte d ' adhérence correspondent à du béton ayant une résistance à la compression dans la plage 2 500 psi ≤ f ′ c ≤ 8 000 psi . 8 Pour les structures de catégorie sismique C , D , E ou F , multiplier les valeurs de contrainte d ' adhérence par α N , seis
.
D . 6.5.2
D . 6.5.2
D . 6.5.2
D . 6.5.2
D . 5.3 ( c )
144
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
