Guide technique du chevillage , édition 22

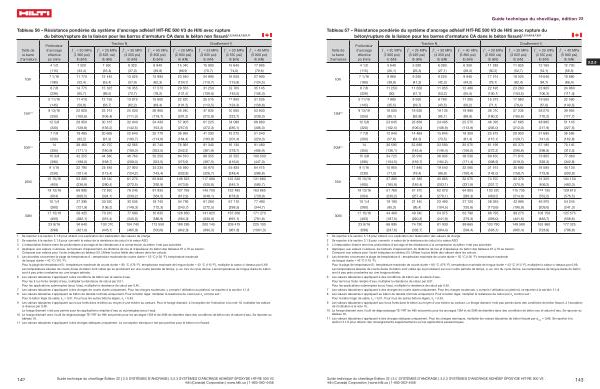

Tableau 57 – Résistance pondérée du système d ' ancrage adhésif HIT-RE 500 V3 de Hilti avec rupture du béton / rupture de la liaison pour les barres d ' armature CA dans le béton fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9
Taille de la barre d ' armature
10M
15M 10
20M 10
25M
30M
Profondeur d ' ancrage effective po ( mm ) ƒ ́c = 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Traction N r
ƒ ́c = 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ́c = 40 MPa ( 5 800 psi ) lb ( kN ) ƒ ́c = 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Cisaillement V r
ƒ ́c = 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ́c = 40 MPa ( 5 800 psi ) lb ( kN )
4 1 / 2 5 640 5 920 6 080 6 350 11 285 11 835 12 165 12 700 ( 115 ) ( 25,1 ) ( 26,3 ) ( 27,1 ) ( 28,2 ) ( 50,2 ) ( 52,7 ) ( 54,1 ) ( 56,5 ) 7 1 / 16 8 960 9 265 9 520 9 940 17 915 18 525 19 040 19 880 ( 180 ) ( 39,8 ) ( 41,2 ) ( 42,3 ) ( 44,2 ) ( 79,7 ) ( 82,4 ) ( 84,7 ) ( 88,4 ) 8 7 / 8 11 250 11 630 11 955 12 480 22 495 23 260 23 905 24 960 ( 226 ) ( 50 ) ( 51,7 ) ( 53,2 ) ( 55,5 ) ( 100,1 ) ( 103,5 ) ( 106,3 ) ( 111,0 ) 5 11 / 16 7 985 8 930 9 780 11 295 15 975 17 860 19 565 22 590 ( 145 ) ( 35,5 ) ( 39,7 ) ( 43,5 ) ( 50,2 ) ( 71,1 ) ( 79,4 ) ( 87,0 ) ( 100,5 ) 9 13 / 16 18 005 18 620 19 135 19 980 36 010 37 235 38 270 39 955 ( 250 ) ( 80,1 ) ( 82,8 ) ( 85,1 ) ( 88,9 ) ( 160,2 ) ( 165,6 ) ( 170,2 ) ( 177,7 ) 12 5 / 8 23 045 23 830 24 495 25 575 46 095 47 665 48 985 51 145 ( 320 ) ( 102,5 ) ( 106,0 ) ( 108,9 ) ( 113,8 ) ( 205,0 ) ( 212,0 ) ( 217,9 ) ( 227,5 ) 7 7 / 8 12 940 14 465 15 845 18 300 25 875 28 930 31 695 36 595 ( 200 ) ( 57,6 ) ( 64,3 ) ( 70,5 ) ( 81,4 ) ( 115,1 ) ( 128,7 ) ( 141,0 ) ( 162,8 ) 14 30 595 32 685 33 590 35 075 61 195 65 370 67 185 70 145 ( 355 ) ( 136,1 ) ( 145,4 ) ( 149,4 ) ( 156,0 ) ( 272,2 ) ( 290,8 ) ( 298,8 ) ( 312,0 ) 15 3 / 8 34 725 35 910 36 905 38 530 69 450 71 815 73 805 77 060 ( 390 ) ( 154,5 ) ( 159,7 ) ( 164,2 ) ( 171,4 ) ( 308,9 ) ( 319,5 ) ( 328,3 ) ( 342,8 ) 9 1 / 16 15 955 17 840 19 540 22 565 31 915 35 680 39 085 45 130 ( 230 ) ( 71,0 ) ( 79,4 ) ( 86,9 ) ( 100,4 ) ( 142,0 ) ( 158,7 ) ( 173,9 ) ( 200,8 )
15 15 / 16 37 285 41 685 45 665 52 075 74 570 83 370 91 325 104 150 ( 405 ) ( 165,8 ) ( 185,4 ) ( 203,1 ) ( 231,6 ) ( 331,7 ) ( 370,8 ) ( 406,2 ) ( 463,3 )
19 13 / 16 51 760 57 870 62 070 64 805 103 520 115 735 124 135 129 610 ( 504 ) ( 230,2 ) ( 257,4 ) ( 276,1 ) ( 288,3 ) ( 460,5 ) ( 514,8 ) ( 552,2 ) ( 576,5 ) 10 1 / 4 19 180 21 440 23 490 27 120 38 355 42 885 46 975 54 245 ( 260 ) ( 85,3 ) ( 95,4 ) ( 104,5 ) ( 120,6 ) ( 170,6 ) ( 190,8 ) ( 209,0 ) ( 241,3 )
17 15 / 16 44 400 49 640 54 375 62 790 88 795 99 275 108 750 125 575 ( 455 ) ( 197,5 ) ( 220,8 ) ( 241,9 ) ( 279,3 ) ( 395,0 ) ( 441,6 ) ( 483,7 ) ( 558,6 ) 23 9 / 16 66 895 74 790 81 930 88 665 133 790 149 580 163 860 177 325 ( 598 ) ( 297,6 ) ( 332,7 ) ( 364,4 ) ( 394,4 ) ( 595,1 ) ( 665,4 ) ( 728,9 ) ( 788,8 )
1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
4 Appliquer , aux valeurs ci-dessus , les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 61 à 70 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 53 . Utiliser la plus faible des valeurs dans les calculs .
5 Les données concernent la plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ).
Pour la plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée = 43 ° C ( 110 ° F ), multiplier la valeur ci-dessus par 0,69 .
Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec et saturé d ' eau . Pour les trous forés remplis d ' eau , multiplier la résistance de calcul par 0,51 . Pour les applications submergées ( sous l ' eau ), multiplier la résistance de calcul par 0,45 . 7 Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 . 8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,51 . Pour tous les autres bétons légers , λ a
= 0,45 .
9 Les valeurs tabulaires s ' appliquent aux trous forés dans le béton au moyen d ' une mèche au carbure . Le forage diamant n ' est pas permis dans des conditions de béton fissuré , à l ' exception de l ' indication à la note 10 ,
10 Le forage diamant avec l ' outil de dégrossissage TE-YRT de Hilti est permis pour les ancrages 15M et de 20M de diamètre dans des conditions de béton sec et saturé d ' eau . Se reporter au tableau 60 ,
11 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . Pour les charges sismiques , multiplier les valeurs tabulaires du béton fissuré par α seis = 0,68 . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications parasismiques .
3.2.3
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
143
