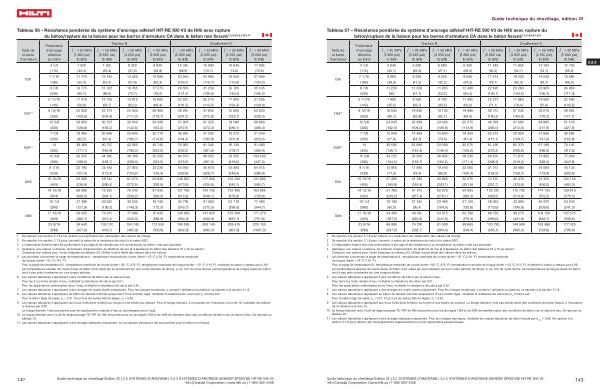

Tableau 56 – Résistance pondérée du système d ' ancrage adhésif HIT-RE 500 V3 de Hilti avec rupture du béton / rupture de la liaison pour les barres d ' armature CA dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 11
Taille de la barre d ' armature
10M
15M 10
20M 10
25M
30M
Profondeur d ' ancrage effective po ( mm ) ƒ ́c = 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Traction N r
ƒ ́c = 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ́c = 40 MPa ( 5 800 psi ) lb ( kN ) ƒ ́c = 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Cisaillement V r
ƒ ́c = 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ́c = 40 MPa ( 5 800 psi ) lb ( kN )
4 1 / 2 7 520 7 950 8 320 8 940 15 040 15 900 16 645 17 885 ( 115 ) ( 33,4 ) ( 35,4 ) ( 37,0 ) ( 39,8 ) ( 66,9 ) ( 70,7 ) ( 74,0 ) ( 79,6 ) 7 1 / 16 11 770 12 445 13 025 13 995 23 540 24 890 26 050 27 990 ( 180 ) ( 52,4 ) ( 55,4 ) ( 57,9 ) ( 62,3 ) ( 104,7 ) ( 110,7 ) ( 115,9 ) ( 124,5 ) 8 7 / 8 14 775 15 625 16 355 17 575 29 555 31 250 32 705 35 145 ( 226 ) ( 65,7 ) ( 69,5 ) ( 72,7 ) ( 78,2 ) ( 131,5 ) ( 139,0 ) ( 145,5 ) ( 156,3 ) 5 11 / 16 11 410 12 755 13 975 15 600 22 820 25 515 27 950 31 205 ( 145 ) ( 50,8 ) ( 56,7 ) ( 62,2 ) ( 69,4 ) ( 101,5 ) ( 113,5 ) ( 124,3 ) ( 138,8 ) 9 13 / 16 22 620 23 915 25 030 26 900 45 240 47 835 50 065 53 800 ( 250 ) ( 100,6 ) ( 106,4 ) ( 111,3 ) ( 119,7 ) ( 201,2 ) ( 212,8 ) ( 222,7 ) ( 239,3 ) 12 5 / 8 28 950 30 615 32 040 34 430 57 905 61 225 64 080 68 860 ( 320 ) ( 128,8 ) ( 136,2 ) ( 142,5 ) ( 153,2 ) ( 257,6 ) ( 272,3 ) ( 285,1 ) ( 306,3 ) 7 7 / 8 18 485 20 665 22 640 25 770 36 965 41 330 45 275 51 540 ( 200 ) ( 82,2 ) ( 91,9 ) ( 100,7 ) ( 114,6 ) ( 164,4 ) ( 183,8 ) ( 201,4 ) ( 229,3 ) 14 38 460 40 670 42 565 45 740 76 925 81 340 85 130 91 480 ( 355 ) ( 171,1 ) ( 180,9 ) ( 189,3 ) ( 203,5 ) ( 342,2 ) ( 361,8 ) ( 378,7 ) ( 406,9 ) 15 3 / 8 42 255 44 680 46 760 50 250 84 510 89 355 93 525 100 500 ( 390 ) ( 188,0 ) ( 198,7 ) ( 208,0 ) ( 223,5 ) ( 375,9 ) ( 397,5 ) ( 416,0 ) ( 447,0 ) 9 1 / 16 22 795 25 485 27 920 32 235 45 590 50 970 55 835 64 475 ( 230 ) ( 101,4 ) ( 113,4 ) ( 124,2 ) ( 143,4 ) ( 202,8 ) ( 226,7 ) ( 248,4 ) ( 286,8 )
15 15 / 16 53 265 58 540 61 270 65 840 106 525 117 080 122 540 131 680 ( 405 ) ( 236,9 ) ( 260,4 ) ( 272,5 ) ( 292,9 ) ( 473,9 ) ( 520,8 ) ( 545,1 ) ( 585,7 )
19 13 / 16 68 895 72 850 76 245 81 935 137 795 145 700 152 495 163 865 ( 504 ) ( 306,5 ) ( 324,1 ) ( 339,2 ) ( 364,5 ) ( 612,9 ) ( 648,1 ) ( 678,3 ) ( 728,9 ) 10 1 / 4 27 395 30 630 33 555 38 745 54 795 61 260 67 110 77 490 ( 260 ) ( 121,9 ) ( 136,3 ) ( 149,3 ) ( 172,3 ) ( 243,7 ) ( 272,5 ) ( 298,5 ) ( 344,7 )
17 15 / 16 63 425 70 910 77 680 85 635 126 850 141 825 155 360 171 270 ( 455 ) ( 282,1 ) ( 315,4 ) ( 345,5 ) ( 380,9 ) ( 564,3 ) ( 630,9 ) ( 691,1 ) ( 761,8 ) 23 9 / 16 94 640 100 070 104 740 112 550 189 285 200 145 209 475 225 100 ( 598 ) ( 421,0 ) ( 445,1 ) ( 465,9 ) ( 500,6 ) ( 842,0 ) ( 890,3 ) ( 931,8 ) ( 1001,3 )
1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
4 Appliquer , aux valeurs ci-dessus , les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 61 à 70 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 53 . Utiliser la plus faible des valeurs dans les calculs .
5 Les données concernent la plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ).
Pour la plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée = 43 ° C ( 110 ° F ), multiplier la valeur ci-dessus par 0,69 .
Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec et saturé d ' eau . Pour les trous forés remplis d ' eau , multiplier la résistance de calcul par 0,51 . Pour les applications submergées ( sous l ' eau ), multiplier la résistance de calcul par 0,45 . 7 Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 . 8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,51 . Pour tous les autres bétons légers , λ a
= 0,45 .
9 Les valeurs tabulaires s ' appliquent aux trous forés dans le béton au moyen d ' une mèche au carbure . Pour le forage diamant , à l ' exception de l ' indication à la note 10 , multiplier les valeurs ci-dessus par 0,48 .
Le forage diamant n ' est pas permis pour les applications remplies d ' eau ou submergées ( sous l ' eau ).
10 Le forage diamant avec l ' outil de dégrossissage TE-YRT de Hilti est permis pour les ancrages 15M et de 20M de diamètre dans des conditions de béton sec et saturé d ' eau . Se reporter au tableau 59 .
11 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré .
142
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
