Guide technique du chevillage , édition 22

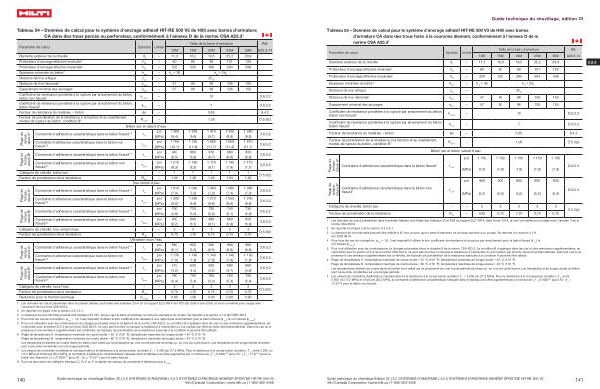

Tableau 55 – Données de calcul pour le système d ' ancrage adhésif HIT-RE 500 V3 de Hilti avec barres d ' armature CA dans des trous forés à la couronne diamant , conformément à l ' annexe D de la norme CSA A23.3 1
Taille de la barre d ' armature |
Réf . |
Paramètre de calcul |
Symbole |
Unités |
10M |
15M |
20M |
25M |
30M |
A23.3-14 |
Diamètre extérieur de la cheville |
d a
|
– |
11,3 |
16,0 |
19,5 |
25,2 |
29,9 |
Profondeur d ' ancrage effective minimale 2
|
h ef
|
– |
60 |
80 |
90 |
101 |
120 |
3.2.3
Profondeur d ' ancrage effective maximale 2 h ef – 226 320 390 504 598
Épaisseur minimale du béton 2 h min – h ef
+ 30 h ef + 2d 0
Distance de rive critique c ac – 2h ef
Distance de rive minimale 3 c min – 57 80 98 126 150
Espacement minimal des ancrages s min – 57 80 98 126 150
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton non fissuré 4 k c , uncr
– 10 D . 6.2.2
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton fissuré 4 k c , cr
– 7 D . 6.2.2
Facteur de résistance du matériau – béton фc – 0,65 8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 5 R conc
– 1,00 D . 5.3 ( c )
Béton sec et béton saturé d ' eau
Plage de température A 6
|
Contrainte d ' adhérence caractéristique dans le béton fissuré 7
|
τ uncr
|
psi 1 150 1 150 1 150 1 150 1 150
( MPa ) ( 7,9 ) ( 7,9 ) ( 7,9 ) ( 7,9 ) ( 7,9 )
|
D . 6.5.2 |
|
|
|
psi 800 800 800 800 800 |
|
Plage de température B 6
|
Contrainte d ' adhérence caractéristique dans le béton non fissuré 7
|
τ uncr
|
( MPa ) ( 5,5 ) ( 5,5 ) ( 5,5 ) ( 5,5 ) ( 5,5 ) |
D . 6.5.2 |
Catégorie de cheville , béton sec – – 2 3 3 3 3 Facteur de pondération de la résistance R dry
– 0,85 0,75 0,75 0,75 0,75
D . 5.3 ( c )
1 Les données de calcul présentées dans le présent tableau sont tirées des tableaux 23 et 25B du rapport ELC-3814 , daté d ' avril 2018 , et sont converties pour usage avec l ' annexe D de la norme CSA A23.3 .
2 Se reporter à la figure 2 de la section 3.2.4.3.1 .
3 La distance de rive minimale pourrait être réduite à 45 mm , pourvu que la barre d ' armature ne soit pas soumise à un couple . Se reporter à la section 4.1.9 de l ' ESR-3814 .
4 Pour tous les cas de conception , ψ c , N = 1,0 , Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr
) et non fissuré ( k c , uncr
).
5 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 . La condition B s ' applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 , ne sont pas fournies ou lorsque la résistance à l ' extraction ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .
6 Plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ).
Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
7 Les valeurs de contrainte d ' adhérence correspondent à la résistance à la compression du béton ƒ ' c = 2 500 psi ( 17,2 MPa ). Pour la résistance à la compression du béton , ƒ ' c
, entre
2 500 psi ( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la contrainte d ' adhérence caractéristique indiquée dans le tableau peut être augmentée par un facteur de ( ƒ ' c / 2 500 ) 0 , 25 [ pour SI : ( ƒ ' c
/
17,2 ) 0 , 25 ] pour le béton non fissuré .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
141
