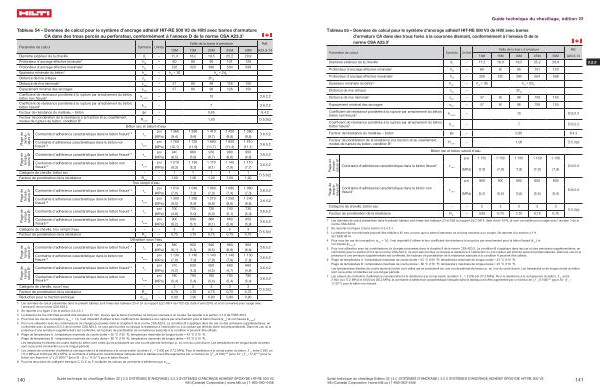

Tableau 54 – Données de calcul pour le système d ' ancrage adhésif HIT-RE 500 V3 de Hilti avec barres d ' armature CA dans des trous percés au perforateur , conformément à l ' annexe D de la norme CSA A23.3 1
Paramètre de calcul Symbole Unités
Taille de la barre d ' armature Réf . 10M 15M 20M 25M 30M A23.3-14
Diamètre extérieur de la cheville d a – 11,3 16,0 19,5 25,2 29,9
Profondeur d ' ancrage effective minimale 2 h ef – 60 80 90 101 120
Profondeur d ' ancrage effective maximale 2 h ef – 226 320 390 504 598
Épaisseur minimale du béton 2 h min – h ef
+ 30 h ef + 2d 0
Distance de rive critique |
c ac
|
– |
|
|
2h ef
|
|
|
Distance de rive minimale 3
|
c min
|
– |
57 |
80 |
98 |
126 |
150 |
Espacement minimal des ancrages s min – 57 80 98 126 150
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton non fissuré 4 k c , uncr
– 10 D . 6.2.2
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton fissuré 4 k c , cr
– 7 D . 6.2.2
Facteur de résistance du matériau – béton фc – 0,65 8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 5 R conc
– 1,00 D . 5.3 ( c )
Plage de température A 6
Plage de température B 6
Béton sec et saturé d ' eau psi 1 360 1 390 1 410 1 420 1 380
Contrainte d ' adhérence caractéristique dans le béton fissuré 7 , 8 τ cr ( MPa ) ( 9,4 ) ( 9,6 ) ( 9,7 ) ( 9,8 ) ( 9,5 )
Contrainte d ' adhérence caractéristique dans le béton non psi 1 760 1 720 1 690 1 650 1 610 τ fissuré 7 , 8 uncr
( MPa ) ( 12,1 ) ( 11,9 ) ( 11,7 ) ( 11,4 ) ( 11,1 ) psi 940 960 970 980 950
Contrainte d ' adhérence caractéristique dans le béton fissuré 7 , 8 τ cr ( MPa ) ( 6,5 ) ( 6,6 ) ( 6,7 ) ( 6,8 ) ( 6,6 )
Contrainte d ' adhérence caractéristique dans le béton non psi 1 210 1 190 1 170 1 140 1 110 τ fissuré 7 , 8 uncr
( MPa ) ( 8,3 ) ( 8,2 ) ( 8,1 ) ( 7,9 ) ( 7,7 ) Catégorie de cheville , béton sec – – 1 1 1 1 1 Facteur de pondération de la résistance R dry
– 1,00 1,00 1,00 1,00 1,00
Plage de température A 6
Plage de température B 6
Trou rempli d ' eau psi 1 010 1 040 1 060 1 080 1 060
Contrainte d ' adhérence caractéristique dans le béton fissuré 7 , 8 τ cr ( MPa ) ( 7,0 ) ( 7,2 ) ( 7,3 ) ( 7,4 ) ( 7,3 )
Contrainte d ' adhérence caractéristique dans le béton non psi 1 300 1 280 1 270 1 250 1 240 τ fissuré 7 , 8 uncr
( MPa ) ( 9,0 ) ( 8,8 ) ( 8,8 ) ( 8,6 ) ( 8,6 ) psi 700 720 730 740 730
Contrainte d ' adhérence caractéristique dans le béton fissuré 7 , 8 τ cr ( MPa ) ( 4,8 ) ( 5,0 ) ( 5,0 ) ( 5,1 ) ( 5,0 )
Contrainte d ' adhérence caractéristique dans le béton non psi 900 890 880 860 850 τ fissuré 7 , 8 uncr
( MPa ) ( 6,2 ) ( 6,1 ) ( 6,1 ) ( 5,9 ) ( 5,9 ) Catégorie de cheville , trou rempli d ' eau – – 3 3 3 3 3 Facteur de pondération de la résistance R wf
– 0,75 0,75 0,75 0,75 0,75
Plage de température A 6
Plage de température B 6
Utilisation sous l ' eau psi 880 920 940 980 960
Contrainte d ' adhérence caractéristique dans le béton fissuré 7 , 8 τ cr ( MPa ) ( 6,1 ) ( 6,3 ) ( 6,5 ) ( 6,8 ) ( 6,6 )
Contrainte d ' adhérence caractéristique dans le béton non psi 1 130 1 140 1 140 1 140 1 130 τ fissuré 7 , 8 uncr
( MPa ) ( 7,8 ) ( 7,9 ) ( 7,9 ) ( 7,9 ) ( 7,8 ) psi 610 630 650 680 660
Contrainte d ' adhérence caractéristique dans le béton fissuré 7 , 8 τ cr ( MPa ) ( 4,2 ) ( 4,3 ) ( 4,5 ) ( 4,7 ) ( 4,6 )
Contrainte d ' adhérence caractéristique dans le béton non psi 780 790 780 780 780 τ fissuré 7 , 8 uncr
( MPa ) ( 5,4 ) ( 5,4 ) ( 5,4 ) ( 5,4 ) ( 5,4 ) Catégorie de cheville , sous l ' eau – – 3 3 3 3 3 Facteur de pondération de la résistance R uw
– 0,75 0,75 0,75 0,75 0,75
Réduction pour la traction sismique α N , seis
– 0,90 0,90 0,90 0,90 0,90
1 Les données de calcul présentées dans le présent tableau sont tirées des tableaux 23 et 24 du rapport ELC-3814 de l ' ICC-ES , daté d ' avril 2018 , et sont converties pour usage avec l ' annexe D de la norme CSA A23.3 . 2 Se reporter à la figure 2 de la section 3.2.4.3.1 . 3 La distance de rive minimale pourrait être réduite à 45 mm , pourvu que la barre d ' armature ne soit pas soumise à un couple . Se reporter à la section 4.1.9 de l ' ESR-3814 . 4 Pour tous les cas de conception , ψ c , N
= 1,0 , Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr ) et non fissuré ( k c , uncr
).
5 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 . La condition B s ' applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 , ne sont pas fournies ou lorsque la résistance à l ' extraction ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .
6 Plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
7 Les valeurs de contrainte d ' adhérence correspondent à la résistance à la compression du béton ƒ ' c = 2 500 psi ( 17,2 MPa ). Pour la résistance à la compression du béton , ƒ ' c
, entre 2 500 psi
( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la contrainte d ' adhérence caractéristique indiquée dans le tableau peut être augmentée par un facteur de ( ƒ ' c / 2 500 ) 0 , 25 [ pour SI : ( ƒ ' c
/ 17,2 ) 0 , 25 ] pour le béton non fissuré et ( ƒ ' c / 2 500 ) 0 , 15 [ pour SI : ( ƒ ' c / 17,2 ) 0 , 15 ] pour le béton fissuré . 8 Pour les structures de catégorie sismique C , D , E ou F , multiplier les valeurs de contrainte d ' adhérence par α N , seis
.
D . 6.5.2
D . 6.5.2
D . 6.5.2
D . 6.5.2
D . 5.3 ( c )
D . 6.5.2
D . 6.5.2
D . 6.5.2
D . 6.5.2
D . 5.3 ( c )
D . 6.5.2
D . 6.5.2
D . 6.5.2
D . 6.5.2
D . 5.3 ( c )
