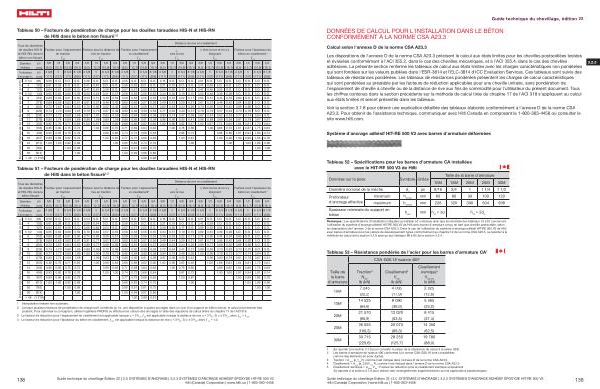

DONNÉES DE CALCUL POUR L ' INSTALLATION DANS LE BÉTON CONFORMÉMENT À LA NORME CSA A23.3
Calcul selon l ' annexe D de la norme CSA A23.3
Guide technique du chevillage , édition 22
Les dispositions de l ' annexe D de la norme CSA A23.3 précisent le calcul aux états limites pour les chevilles postscellées testées et évaluées conformément à l ' ACI 355.2 , dans le cas des chevilles mécaniques , et à l ' ACI 355.4 , dans le cas des chevilles adhésives . La présente section renferme les tableaux de calcul aux états limites avec les charges caractéristiques non pondérées qui sont fondées sur les valeurs publiées dans l ' ESR-3814 et l ' ELC-3814 d ' ICC Evaluation Services . Ces tableaux sont suivis des tableaux de résistances pondérées . Les tableaux de résistances pondérées présentent les charges de calcul caractéristiques qui sont pondérées au préalable par les facteurs de réduction applicables pour une cheville unitaire , sans pondération de l ' espacement de cheville à cheville ou de la distance de rive aux fins de commodité pour l ' utilisateur du présent document . Tous les chiffres contenus dans la section précédente sur la méthode de calcul tirée du chapitre 17 de l ' ACI 318 s ' appliquent au calcul aux états limites et seront présentés dans les tableaux .
3.2.3
Voir la section 3.1.8 pour obtenir une explication détaillée des tableaux élaborés conformément à l ' annexe D de la norme CSA A23.3 . Pour obtenir de l ' assistance technique , communiquer avec Hilti Canada en composant le 1-800-363-4458 ou consulter le site www . hilti . com .
Système d ' ancrage adhésif HIT-RE 500 V3 avec barres d ' armature déformées
Tableau 52 – Spécifications pour les barres d ' armature CA installées avec le HIT-RE 500 V3 de Hilti
Données sur la pose Symbole Unités
Taille de la barre d ' armature 10M 15M 20M 25M 30M
Diamètre nominal de la mèche d o po 9 / 16 3 / 4 1 1 1 / 4 1 1 / 2
Profondeur d ' ancrage effective
Épaisseur minimale du support en béton minimum h ef , min mm 60 80 90 100 120 maximum h ef , max mm 226 320 390 504 598 h min mm h ef + 30 h ef
+ 2d o
Remarque : Les spécifications d ' installation indiquées au tableau 52 ci-dessus ainsi que les données des tableaux 53 à 67 concernent l ' utilisation du système d ' ancrage adhésif HIT-RE 500 V3 de Hilti avec barres d ' armature conçu en tant que cheville postscellée , selon les dispositions de l ' annexe D de la norme CSA A23.3 . Dans le cas de l ' utilisation du système d ' ancrage adhésif HIT-RE 500 V3 de Hilti avec barres d ' armature pour les calculs de développement types conformément au chapitre 12 de la norme CSA A23.3 , se reporter à la méthode de calcul de la section 3.1.8 ainsi qu ' aux tableaux 88 à 92 de la section 3.2.4 .
Tableau 53 – Résistance pondérée de l ' acier pour les barres d ' armature CA 1
Taille de la barre d ' armature
10M
15M
20M
25M
30M
Traction 3
N sar lb ( kN )
CSA-G30.18 nuance 400 2
Cisaillement 4
V sar lb ( kN )
Cisaillement sismique 5
V sar , eq lb ( kN )
7 245 4 035 2 825 ( 32,2 ) ( 17,9 ) ( 12,6 ) 14 525 8 090 5 665 ( 64,6 ) ( 36,0 ) ( 25,2 ) 21 570 12 020 8 415 ( 95,9 ) ( 53,5 ) ( 37,4 ) 36 025 20 070 14 050 ( 160,2 ) ( 89,3 ) ( 62,5 ) 50 715 28 255 19 780 ( 225,6 ) ( 125,7 ) ( 88,0 )
1 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 Les barres d ' armature de nuance 400 conformes à la norme CSA-G30.18 sont considérées comme des éléments en acier ductile . 3 Traction = A se , N ф s f uta
R , comme il est indiqué dans l ' annexe D de la norme CSA A23.3 .
4 Cisaillement = A se , V ф s
0,60 f uta R , comme il est indiqué dans l ' annexe D de la norme CSA A23.3 .
5 Cisaillement sismique = α V , seis
V sar
: Facteur de réduction pour le cisaillement sismique uniquement . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications parasismiques .
