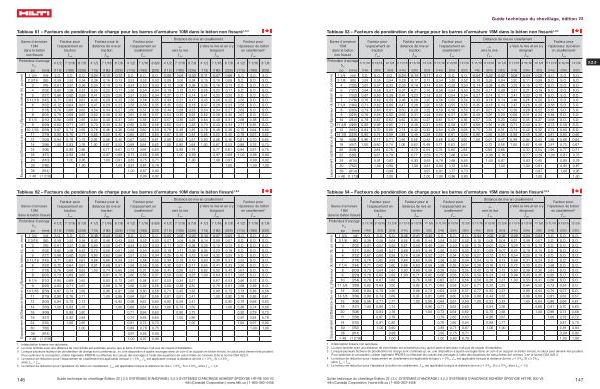

Tableau 61 – Facteurs de pondération de charge pour les barres d ' armature 10M dans le béton non fissuré 1 , 2 , 3
Barres d ' armature 10M dans le béton non fissuré
Facteur pour l ' espacement en traction
ƒ AN
Facteur pour la distance de rive en traction
ƒ RN
Facteur pour l ' espacement en cisaillement 4
ƒ AV
Distance de rive en cisaillement ┴ vers la rive
ƒ RV
⃦ Vers la rive et en s ' y éloignant
ƒ RV
Facteur pour l ' épaisseur du béton en cisaillement 5
ƒ HV
Profondeur d ' ancrage
h ef
4 1 / 2 7 1 / 16 8 7 / 8 4 1 / 2 7 1 / 16 8 7 / 8 4 1 / 2 7 1 / 16 8 8 / 9 4 1 / 2 7 1 / 16 8 7 / 8 4 1 / 2 7 1 / 16 8 7 / 8 4 1 / 2 7 1 / 16 8 7 / 8
Espacement ( s )/ Distance de rive ( c a )/ Épaisseur du béton ( h ), po ( mm )
po
( mm )
( 115 )
( 180 )
( 226 )
( 115 )
( 180 )
( 226 )
( 115 )
( 180 )
( 226 )
( 115 )
( 180 )
( 226 )
( 115 )
( 180 )
( 226 )
( 115 )
( 180 )
( 226 )
1 3 / 4
( 44 )
S . O .
S . O .
S . O .
0,24
0,15
0,12
S . O .
S . O .
S . O .
0,06
0,04
0,03
0,11
0,07
0,06
S . O .
S . O .
S . O .
2 3 / 16
( 55 )
0,58
0,55
0,54
0,26
0,16
0,13
0,53
0,52
0,52
0,08
0,05
0,04
0,15
0,10
0,08
S . O .
S . O .
S . O .
3
( 76 )
0,61
0,57
0,56
0,30
0,19
0,15
0,54
0,53
0,53
0,12
0,08
0,06
0,25
0,16
0,13
S . O .
S . O .
S . O .
4
( 102 )
0,65
0,59
0,57
0,35
0,22
0,17
0,56
0,54
0,54
0,19
0,12
0,10
0,35
0,22
0,17
S . O .
S . O .
S . O .
5
( 127 )
0,68
0,62
0,59
0,41
0,25
0,20
0,57
0,55
0,54
0,27
0,17
0,14
0,41
0,25
0,20
S . O .
S . O .
S . O .
5 11 / 16
( 145 )
0,71
0,63
0,61
0,45
0,28
0,22
0,58
0,56
0,55
0,33
0,21
0,17
0,45
0,28
0,22
0,56
S . O .
S . O .
6
( 152 )
0,72
0,64
0,61
0,47
0,29
0,23
0,58
0,56
0,55
0,35
0,22
0,18
0,47
0,29
0,23
0,58
S . O .
S . O .
7
( 178 )
0,76
0,66
0,63
0,54
0,34
0,27
0,60
0,57
0,56
0,44
0,28
0,23
0,54
0,34
0,27
0,62
S . O .
S . O .
8
( 203 )
0,79
0,69
0,65
0,62
0,38
0,30
0,61
0,58
0,57
0,54
0,35
0,28
0,62
0,38
0,30
0,67
S . O .
S . O .
8 1 / 4
( 210 )
0,80
0,69
0,65
0,64
0,40
0,31
0,61
0,58
0,57
0,57
0,36
0,29
0,64
0,40
0,31
0,68
0,58
S . O .
9
( 229 )
0,83
0,71
0,67
0,70
0,43
0,34
0,62
0,59
0,58
0,65
0,41
0,33
0,70
0,43
0,34
0,71
0,61
S . O .
10 1 / 16
( 256 )
0,87
0,74
0,69
0,78
0,48
0,38
0,64
0,60
0,59
0,76
0,49
0,39
0,78
0,48
0,38
0,75
0,64
0,60
11
( 279 )
0,90
0,76
0,71
0,85
0,53
0,42
0,65
0,61
0,60
0,87
0,56
0,44
0,85
0,53
0,42
0,78
0,67
0,62
12
( 305 )
0,94
0,78
0,72
0,93
0,58
0,45
0,67
0,62
0,61
0,99
0,63
0,51
0,93
0,58
0,45
0,81
0,70
0,65
14
( 356 )
1,00
0,83
0,76
1,00
0,67
0,53
0,69
0,64
0,62
1,00
0,80
0,64
1,00
0,67
0,53
0,88
0,76
0,70
16
( 406 )
0,88
0,80
0,77
0,61
0,72
0,66
0,64
0,98
0,78
0,77
0,61
0,94
0,81
0,75
18 ( 457 ) 0,92 0,84 0,87 0,68 0,75 0,68 0,66 1,00 0,93 0,87 0,68 1,00 0,86 0,80 24 ( 610 ) 1,00 0,95 1,00 0,91 0,83 0,75 0,71 1,00 1,00 0,91 0,99 0,92 30 ( 762 ) 1,00 1,00 0,91 0,81 0,76 1,00 1,00 1,00 36 ( 914 ) 1,00 0,87 0,82 > 48 ( 1 219 ) 0,99 0,92
Tableau 62 – Facteurs de pondération de charge pour les barres d ' armature 10M dans le béton fissuré 1 , 2 , 3
Barres d ' armature 10M dans le béton fissuré
Facteur pour l ' espacement en traction
ƒ AN
Facteur pour la distance de rive en traction
ƒ RN
Facteur pour l ' espacement en cisaillement 4
ƒ AV
Distance de rive en cisaillement ┴ vers la rive
ƒ RV
⃦ Vers la rive et en s ' y éloignant
ƒ RV
Facteur pour l ' épaisseur du béton en cisaillement 5
ƒ HV
Profondeur d ' ancrage
h ef
4 1 / 2 7 1 / 16 8 7 / 8 4 1 / 2 7 1 / 16 8 7 / 8 4 1 / 2 7 1 / 16 8 8 / 9 4 1 / 2 7 1 / 16 8 7 / 8 4 1 / 2 7 1 / 16 8 7 / 8 4 1 / 2 7 1 / 16 8 7 / 8
Espacement ( s )/ Distance de rive ( c a )/ Épaisseur du béton ( h ), po ( mm )
po
( mm )
( 115 )
( 180 )
( 226 )
( 115 )
( 180 )
( 226 )
( 115 )
( 180 )
( 226 )
( 115 )
( 180 )
( 226 )
( 115 )
( 180 )
( 226 )
( 115 )
( 180 )
( 226 )
1 3 / 4
( 44 )
S . O .
S . O .
S . O .
0,49
0,44
0,42
S . O .
S . O .
S . O .
0,05
0,03
0,03
0,10
0,07
0,05
S . O .
S . O .
S . O .
2 3 / 16
( 55 )
0,58
0,55
0,54
0,52
0,46
0,43
0,53
0,52
0,52
0,07
0,04
0,04
0,14
0,09
0,07
S . O .
S . O .
S . O .
3
( 76 )
0,61
0,57
0,56
0,60
0,50
0,47
0,54
0,53
0,53
0,11
0,07
0,06
0,23
0,15
0,12
S . O .
S . O .
S . O .
4
( 102 )
0,65
0,59
0,57
0,70
0,56
0,51
0,55
0,54
0,53
0,18
0,11
0,09
0,35
0,23
0,18
S . O .
S . O .
S . O .
5
( 127 )
0,68
0,62
0,59
0,80
0,62
0,56
0,57
0,55
0,54
0,25
0,16
0,13
0,49
0,32
0,25
S . O .
S . O .
S . O .
5 11 / 16
( 145 )
0,71
0,63
0,61
0,88
0,66
0,59
0,57
0,56
0,55
0,30
0,19
0,15
0,60
0,39
0,31
0,55
S . O .
S . O .
6
( 152 )
0,72
0,64
0,61
0,91
0,68
0,61
0,58
0,56
0,55
0,32
0,21
0,17
0,65
0,41
0,33
0,56
S . O .
S . O .
7
( 178 )
0,76
0,66
0,63
1,00
0,74
0,65
0,59
0,57
0,56
0,41
0,26
0,21
0,82
0,52
0,42
0,61
S . O .
S . O .
8
( 203 )
0,79
0,69
0,65
0,81
0,70
0,60
0,58
0,57
0,50
0,32
0,25
1,00
0,64
0,51
0,65
S . O .
S . O .
8 1 / 4 ( 210 ) 0,80 0,69 0,65 0,83 0,72 0,61 0,58 0,57 0,53 0,34 0,27 0,67 0,53 0,66 0,57 S . O . 9 ( 229 ) 0,83 0,71 0,67 0,88 0,76 0,62 0,59 0,58 0,60 0,38 0,30 0,76 0,61 0,69 0,59 S . O .
10 1 / 16 ( 256 ) 0,87 0,74 0,69 0,96 0,81 0,63 0,60 0,58 0,71 0,45 0,36 0,90 0,72 0,73 0,63 0,58 11 ( 279 ) 0,90 0,76 0,71 1,00 0,86 0,64 0,61 0,59 0,81 0,51 0,41 1,00 0,82 0,76 0,65 0,61 12 ( 305 ) 0,94 0,78 0,72 0,92 0,66 0,62 0,60 0,92 0,59 0,47 0,92 0,79 0,68 0,63 14 ( 356 ) 1,00 0,83 0,76 1,00 0,68 0,64 0,62 1,00 0,74 0,59 1,00 0,86 0,74 0,68 16 ( 406 ) 0,88 0,80 0,71 0,66 0,63 0,90 0,72 0,92 0,79 0,73 18 ( 457 ) 0,92 0,84 0,74 0,68 0,65 1,00 0,86 0,97 0,84 0,78 24 ( 610 ) 1,00 0,95 0,81 0,73 0,70 1,00 1,00 0,97 0,90 30 ( 762 ) 1,00 0,89 0,79 0,75 1,00 1,00 36 ( 914 ) 0,97 0,85 0,80 > 48 ( 1 219 ) 1,00 0,97 0,90
1 Interpolation linéaire non autorisée . 2 La zone ombrée avec une distance de rive réduite est autorisée pourvu que la barre d ' armature n ' ait pas de couple d ' installation . 3 Lorsque plusieurs facteurs de pondération de charge sont combinés ( p . ex . une disposition à quatre ancrages dans un coin d ' un support en béton mince ), le calcul peut devenir très prudent .
Pour optimiser la conception , utiliser Ingénierie PROFIS ou effectuer les calculs des ancrages à l ' aide des équations de calcul tirées de l ' annexe D de la norme CSA A23.3 . 4 Le facteur de réduction pour l ' espacement en cisaillement est applicable lorsque c < 3 * h ef
. ƒ AV est applicable lorsque la distance de rive c < 3 * h ef . Si c ≥ 3 * h ef
, alors ƒ AV = ƒ AN
. 5 Le facteur de réduction pour l ' épaisseur du béton en cisaillement , ƒ HV
, est applicable lorsque la distance de rive c < 3 * h ef
. Si c ≥ 3 * h ef , alors ƒ HV
= 1,0 .
146
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
