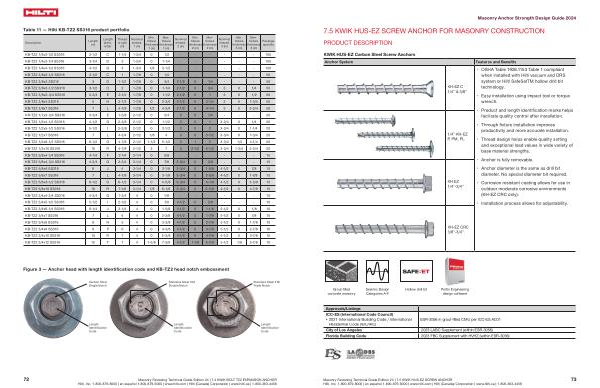

Table 11. Hilti KB-TZ2 SS316 product portfolio
Description
Lengt h( in)
Lengt h ident. letter
Thread length( in)
Nomina l embed. 1( in)
Min. fixture thickness 1( in)
Max. fixture thickness 1( in)
Nomina l embed. 2( in)
Min. fixture thickness 2( in)
Max. fixture thickness 2( in)
Nomina l embed. 3( in)
Min. fixture thickness 3( in)
Max. fixture thickness 3( in)
KB-TZ2 1 / 4x2-1 / 2 SS316 2-1 / 2 C 1-1 / 4 1-3 / 4 0 1 / 2------ 100 KB-TZ2 1 / 4x3-1 / 4 SS316 3-1 / 4 D 2 1-3 / 4 0 1-1 / 4------ 100 KB-TZ2 1 / 4x4-1 / 2 SS316 4-1 / 2 G 3 1-3 / 4 1 / 8 2-1 / 2------ 100
KB-TZ2 3 / 8x2-1 / 2 SS316 2-1 / 2 C 1 1-7 / 8 0 1 / 4------ 50 KB-TZ2 3 / 8x3 SS316 3 D 1-1 / 2 1-7 / 8 0 3 / 4 2-1 / 2 0 1 / 4--- 50 KB-TZ2 3 / 8x3-1 / 2 SS316 3-1 / 2 Ω 2 1-7 / 8 0 1-1 / 4 2-1 / 2 0 3 / 4 3 0 1 / 4 50 KB-TZ2 3 / 8x3-3 / 4 SS316 3-3 / 4 E 2-1 / 4 1-7 / 8 0 1-1 / 2 2-1 / 2 0 1 3 0 1 / 2 50 KB-TZ2 3 / 8x5 SS316 5 H 3-1 / 2 1-7 / 8 0 2-3 / 4 2-1 / 2 0 2-1 / 4 3 0 1-3 / 4 50 KB-TZ2 3 / 8x7 SS316 7 L 4-7 / 8 1-7 / 8 1 / 2 4-3 / 4 2-1 / 2 0 4-1 / 4 3 0 3-3 / 4 50 KB-TZ2 1 / 2x3-3 / 4 SS316 3-3 / 4 E 1-5 / 8 2-1 / 2 0 3 / 4 3 0 1 / 4--- 20 KB-TZ2 1 / 2x4-1 / 2 SS316 4-1 / 2 G 2-3 / 8 2-1 / 2 0 1-1 / 2 3 0 1 3-3 / 4 0 1 / 4 20 KB-TZ2 1 / 2x5-1 / 2 SS316 5-1 / 2 I 3-3 / 8 2-1 / 2 0 2-1 / 2 3 0 2 3-3 / 4 0 1-1 / 4 20 KB-TZ2 1 / 2x7 SS316 7 L 4-3 / 4 2-1 / 2 1 / 8 4 3 0 3-1 / 2 3-3 / 4 0 2-3 / 4 20 KB-TZ2 1 / 2x8-1 / 2 SS316 8-1 / 2 O 4-7 / 8 2-1 / 2 1-1 / 2 5-1 / 2 3 1 5 3-3 / 4 1 / 4 4-1 / 4 20 KB-TZ2 1 / 2x10 SS316 10 R 4-7 / 8 2-1 / 2 3 7 3 2-1 / 2 6-1 / 2 3-3 / 4 1-3 / 4 5-3 / 4 20 KB-TZ2 5 / 8x4-1 / 4 SS316 4-1 / 4 F 2-1 / 4 3-1 / 4 0 3 / 8------ 15 KB-TZ2 5 / 8x4-3 / 4 SS316 4-3 / 4 G 2-3 / 4 3-1 / 4 0 7 / 8 3-3 / 4 0 3 / 8--- 15 KB-TZ2 5 / 8x6 SS316 6 J 4 3-1 / 4 0 2-1 / 8 3-3 / 4 0 1-5 / 8 4-1 / 2 0 7 / 8 15 KB-TZ2 5 / 8x7 SS316 7 L 4-7 / 8 3-1 / 4 0 3-1 / 8 3-3 / 4 0 2-5 / 8 4-1 / 2 0 1-7 / 8 15 KB-TZ2 5 / 8x8-1 / 2 SS316 8-1 / 2 O 6-1 / 2 3-1 / 4 0 4-5 / 8 3-3 / 4 0 4-1 / 8 4-1 / 2 0 3-3 / 8 15 KB-TZ2 5 / 8x10 SS316 10 R 7-1 / 8 3-1 / 4 1 / 8 6-1 / 8 3-3 / 4 0 5-5 / 8 4-1 / 2 0 4-7 / 8 15 KB-TZ2 3 / 4x4-3 / 4 SS316 4-3 / 4 G 1-3 / 4 4 0 1 / 8------ 10 KB-TZ2 3 / 4x5-1 / 2 SS316 5-1 / 2 I 2-1 / 2 4 0 7 / 8 4-1 / 2 0 3 / 8--- 10 KB-TZ2 3 / 4x6-1 / 4 SS316 6-1 / 4 J 3-1 / 4 4 0 1-5 / 8 4-1 / 2 0 1-1 / 8 5-1 / 2 0 1 / 8 10 KB-TZ2 3 / 4x7 SS316 7 L 4 4 0 2-3 / 8 4-1 / 2 0 1-7 / 8 5-1 / 2 0 7 / 8 10 KB-TZ2 3 / 4x8 SS316 8 N 5 4 0 3-3 / 8 4-1 / 2 0 2-7 / 8 5-1 / 2 0 1-7 / 8 10 KB-TZ2 3 / 4x9 SS316 9 P 6 4 0 4-3 / 8 4-1 / 2 0 3-7 / 8 5-1 / 2 0 2-7 / 8 10 KB-TZ2 3 / 4x10 SS316 10 R 7 4 0 5-3 / 8 4-1 / 2 0 4-7 / 8 5-1 / 2 0 3-7 / 8 10 KB-TZ2 3 / 4x12 SS316 12 T 7 4 1-5 / 8 7-3 / 8 4-1 / 2 1-1 / 8 6-7 / 8 5-1 / 2 1 / 8 5-7 / 8 10
Figure 3. Anchor head with length identification code and KB-TZ2 head notch embossment
Pkg Qty
72
