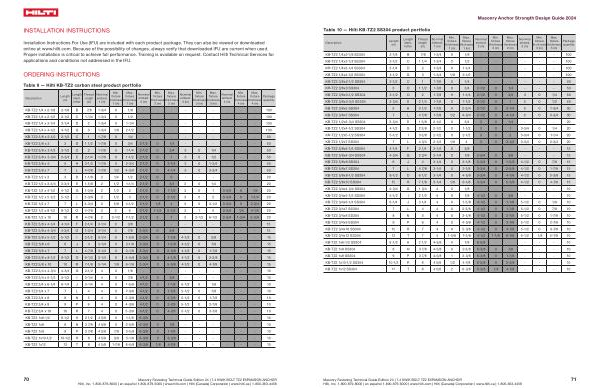

Table 10. Hilti KB-TZ2 SS304 product portfolio
Description
Length( in)
Length ident. letter
Thread length( in)
Nominal embed. 1( in)
Min. fixture thickness 1( in)
Max. fixture thickness 1( in)
Nominal embed. 2( in)
Min. fixture thickness 2( in)
Max. fixture thickness 2( in)
Nominal embed. 3( in)
Min. fixture thickness 3( in)
Max. fixture thickness 3( in)
KB-TZ2 1 / 4x2-1 / 8 SS304 2-1 / 8 B 7 / 8 1-3 / 4 0 1 / 8------ 100 KB-TZ2 1 / 4x2-1 / 2 SS304 2-1 / 2 C 1 1 / 4 1-3 / 4 0 1 / 2------ 100 KB-TZ2 1 / 4x3-1 / 4 SS304 3-1 / 4 D 2 1-3 / 4 0 1-1 / 4------ 100 KB-TZ2 1 / 4x4-1 / 2 SS304 4-1 / 2 G 3 1-3 / 4 1 / 8 2-1 / 2------ 100 KB-TZ2 3 / 8x2-1 / 2 SS304 2-1 / 2 C 1 1-7 / 8 0 1 / 4------ 50 KB-TZ2 3 / 8x3 SS304 3 D 1 1 / 2 1-7 / 8 0 3 / 4 2-1 / 2 0 1 / 4--- 50 KB-TZ2 3 / 8x3-1 / 2 SS304 3-1 / 2 Ω 2 1-7 / 8 0 1-1 / 4 2-1 / 2 0 3 / 4 3 0 1 / 4 50 KB-TZ2 3 / 8x3-3 / 4 SS304 3-3 / 4 E 2 1 / 4 1-7 / 8 0 1-1 / 2 2-1 / 2 0 1 3 0 1 / 2 50 KB-TZ2 3 / 8x5 SS304 5 H 3 1 / 2 1-7 / 8 0 2-3 / 4 2-1 / 2 0 2-1 / 4 3 0 1-3 / 4 50 KB-TZ2 3 / 8x7 SS304 7 L 4 7 / 8 1-7 / 8 1 / 2 4-3 / 4 2-1 / 2 0 4-1 / 4 3 0 3-3 / 4 50 KB-TZ2 1 / 2x3-3 / 4 SS304 3-3 / 4 E 1 5 / 8 2-1 / 2 0 3 / 4 3 0 1 / 4--- 20 KB-TZ2 1 / 2x4-1 / 2 SS304 4-1 / 2 G 2 3 / 8 2-1 / 2 0 1-1 / 2 3 0 1 3-3 / 4 0 1 / 4 20 KB-TZ2 1 / 2x5-1 / 2 SS304 5-1 / 2 I 3 3 / 8 2-1 / 2 0 2-1 / 2 3 0 2 3-3 / 4 0 1-1 / 4 20 KB-TZ2 1 / 2x7 SS304 7 L 4 3 / 4 2-1 / 2 1 / 8 4 3 0 3-1 / 2 3-3 / 4 0 2-3 / 4 20 KB-TZ2 5 / 8x4-1 / 4 SS304 4-1 / 4 F 2 1 / 4 3-1 / 4 0 3 / 8------ 15 KB-TZ2 5 / 8x4-3 / 4 SS304 4-3 / 4 G 2 3 / 4 3-1 / 4 0 7 / 8 3-3 / 4 0 3 / 8--- 15 KB-TZ2 5 / 8x6 SS304 6 J 4 3-1 / 4 0 2-1 / 8 3-3 / 4 0 1-5 / 8 4-1 / 2 0 7 / 8 15 KB-TZ2 5 / 8x7 SS304 7 L 4 7 / 8 3-1 / 4 0 3-1 / 8 3-3 / 4 0 2-5 / 8 4-1 / 2 0 1-7 / 8 15 KB-TZ2 5 / 8x8-1 / 2 SS304 8-1 / 2 O 6 1 / 2 3-1 / 4 0 4-5 / 8 3-3 / 4 0 4-1 / 8 4-1 / 2 0 3-3 / 8 15 KB-TZ2 5 / 8x10 SS304 10 R 7 1 / 8 3-1 / 4 1 / 8 6-1 / 8 3-3 / 4 0 5-5 / 8 4-1 / 2 0 4-7 / 8 15 KB-TZ2 3 / 4x4-3 / 4 SS304 4-3 / 4 G 1 3 / 4 4 0 1 / 8------ 10 KB-TZ2 3 / 4x5-1 / 2 SS304 5-1 / 2 I 2 1 / 2 4 0 7 / 8 4-1 / 2 0 3 / 8--- 10 KB-TZ2 3 / 4x6-1 / 4 SS304 6-1 / 4 J 3 1 / 4 4 0 1-5 / 8 4-1 / 2 0 1-1 / 8 5-1 / 2 0 1 / 8 10 KB-TZ2 3 / 4x7 SS304 7 L 4 4 0 2-3 / 8 4-1 / 2 0 1-7 / 8 5-1 / 2 0 7 / 8 10 KB-TZ2 3 / 4x8 SS304 8 N 5 4 0 3-3 / 8 4-1 / 2 0 2-7 / 8 5-1 / 2 0 1-7 / 8 10 KB-TZ2 3 / 4x9 SS304 9 P 6 4 0 4-3 / 8 4-1 / 2 0 3-7 / 8 5-1 / 2 0 2-7 / 8 10 KB-TZ2 3 / 4x10 SS304 10 R 7 4 0 5-3 / 8 4-1 / 2 0 4-7 / 8 5-1 / 2 0 3-7 / 8 10 KB-TZ2 3 / 4x12 SS304 12 T 7 4 1-5 / 8 7-3 / 8 4-1 / 2 1-1 / 8 6-7 / 8 5-1 / 2 1 / 8 5-7 / 8 10 KB-TZ2 1x6-1 / 2 SS304 6-1 / 2 K 2 1 / 2 4-5 / 8 0 7 / 8 6-3 / 8----- 10 KB-TZ2 1x8 SS304 8 N 3 7 / 8 4-5 / 8 0 2-3 / 8 6-3 / 8 0 7 / 8--- 10 KB-TZ2 1x9 SS304 9 P 3 7 / 8 4-5 / 8 1 3-3 / 8 6-3 / 8 0 1-7 / 8--- 10 KB-TZ2 1x10-1 / 2 SS304 10-1 / 2 R 6 4 5 / 8 1 / 2 4-7 / 8 6-3 / 8 0 3-3 / 8--- 10 KB-TZ2 1x12 SS304 12 T 6 4 5 / 8 2 6-3 / 8 6-3 / 8 1 / 4 4-7 / 8--- 10
Pkg Qty
71
