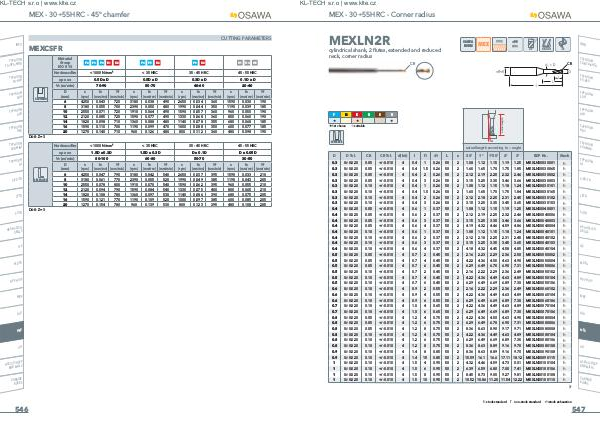

MEX - 30÷55HRC - Corner radius
MEXLN2R
OSAWA
NORM
cylindrical shank, 2 flutes, extended and reduced
neck, corner radius
<55
INFO
CR
CR
TYPHOO
N
TA-HTA-4
HTA
TYPHOO
N
PU-HPU
TYPHOO
N
SUH
M
+
+ 1st choice
K
N
+
, suitable
S
TYPHOO
N
ALH
H
P
+
TYPHOO
N
HRC
α
SQUARE RIB
TYPHOO
N
SUH MIN
I
actual length according to _ angle
D D Tol. CR CR Tol. d(h6) l l1 d1 L z 30’ 1° 1°30’ 2° 3° EDP No. Stock
0.3 0/-0.020 0.05 +/-0.010 4 0.4 1 0.26 50 2 1.08 1.12 1.15 1.19 1.25 MEXLN20030001 h
0.3 0/-0.020 0.05 +/-0.010 4 0.4 1.5 0.26 50 2 1.60 1.65 1.70 1.75 1.85 MEXLN20030065 h
0.3 0/-0.020 0.05 +/-0.010 4 0.4 2 0.26 50 2 2.12 2.19 2.25 2.32 2.46 MEXLN20030002 h
0.3 0/-0.020 0.05 +/-0.010 4 0.4 3 0.26 50 2 3.15 3.25 3.35 3.46 3.66 MEXLN20030003 h
0.3 0/-0.020 0.10 +/-0.010 4 0.4 1 0.26 50 2 1.08 1.12 1.15 1.18 1.24 MEXLN20030101 h
0.3 0/-0.020 0.10 +/-0.010 4 0.4 1.5 0.26 50 2 1.60 1.65 1.70 1.75 1.84 MEXLN20030165 h
0.3 0/-0.020 0.10 +/-0.010 4 0.4 2 0.26 50 2 2.12 2.18 2.25 2.31 2.45 MEXLN20030102 h
0.3 0/-0.020 0.10 +/-0.010 4 0.4 3 0.26 50 2 3.15 3.25 3.35 3.45 3.65 MEXLN20030103 h
0.4 0/-0.020 0.05 +/-0.010 4 0.6 1 0.37 50 2 1.08 1.12 1.15 1.19 1.25 MEXLN20040001 h
0.4 0/-0.020 0.05 +/-0.010 4 0.6 2 0.37 50 2 2.12 2.19 2.25 2.32 2.46 MEXLN20040006 h
0.4 0/-0.020 0.05 +/-0.010 4 0.6 3 0.37 50 2 3.15 3.25 3.35 3.46 3.66 MEXLN20040003 h
0.4 0/-0.020 0.05 +/-0.010 4 0.6 4 0.37 50 2 4.19 4.32 4.46 4.59 4.86 MEXLN20040004 h
0.4 0/-0.020 0.10 +/-0.010 4 0.6 1 0.37 50 2 1.08 1.12 1.15 1.18 1.24 MEXLN20040101 h
0.4 0/-0.020 0.10 +/-0.010 4 0.6 2 0.37 50 2 2.12 2.18 2.25 2.31 2.45 MEXLN20040102 h
0.4 0/-0.020 0.10 +/-0.010 4 0.6 3 0.37 50 2 3.15 3.25 3.35 3.45 3.65 MEXLN20040103 h
0.4 0/-0.020 0.10 +/-0.010 4 0.6 4 0.37 50 2 4.18 4.32 4.45 4.58 4.85 MEXLN20040104 h
0.5 0/-0.020 0.05 +/-0.010 4 0.7 2 0.45 50 2 2.16 2.23 2.29 2.36 2.50 MEXLN20050002 h
0.5 0/-0.020 0.05 +/-0.010 4 0.7 4 0.45 50 2 4.22 4.36 4.50 4.63 4.90 MEXLN20050004 h
0.5 0/-0.020 0.05 +/-0.010 4 0.7 6 0.45 50 2 6.29 6.49 6.70 6.90 7.31 MEXLN20050006 h
0.5 0/-0.020 0.10 +/-0.010 4 0.7 2 0.45 50 2 2.16 2.22 2.29 2.36 2.49 MEXLN20050102 h
0.5 0/-0.020 0.10 +/-0.010 4 0.7 4 0.45 50 2 4.22 4.36 4.49 4.63 4.89 MEXLN20050104 h
0.5 0/-0.020 0.10 +/-0.010 4 0.7 6 0.45 50 2 6.29 6.49 6.69 6.89 7.30 MEXLN20050106 h
0.6 0/-0.020 0.10 +/-0.010 4 0.9 2 0.55 50 2 2.16 2.22 2.29 2.36 2.49 MEXLN20060102 h
0.6 0/-0.020 0.10 +/-0.010 4 0.9 4 0.55 50 2 4.22 4.36 4.49 4.63 4.89 MEXLN20060104 h
0.6 0/-0.020 0.10 +/-0.010 4 0.9 6 0.55 50 2 6.29 6.49 6.69 6.89 7.30 MEXLN20060106 h
0.7 0/-0.020 0.10 +/-0.010 4 1.0 4 0.65 50 2 4.22 4.36 4.49 4.63 4.89 MEXLN20070104 h
0.7 0/-0.020 0.10 +/-0.010 4 1.0 6 0.65 50 2 6.29 6.49 6.69 6.89 7.30 MEXLN20070106 h
0.8 0/-0.020 0.05 +/-0.010 4 1.2 4 0.75 50 2 4.22 4.36 4.50 4.63 4.90 MEXLN20080004 h
0.8 0/-0.020 0.05 +/-0.010 4 1.2 6 0.75 50 2 6.29 6.49 6.70 6.90 7.31 MEXLN20080006 h
0.8 0/-0.020 0.05 +/-0.010 4 1.2 8 0.75 50 2 8.36 8.63 8.90 9.17 9.71 MEXLN20080008 h
0.8 0/-0.020 0.10 +/-0.010 4 1.2 4 0.75 50 2 4.22 4.36 4.49 4.63 4.89 MEXLN20080104 h
0.8 0/-0.020 0.10 +/-0.010 4 1.2 6 0.75 50 2 6.29 6.49 6.69 6.89 7.30 MEXLN20080106 h
0.8 0/-0.020 0.10 +/-0.010 4 1.2 8 0.75 50 2 8.36 8.63 8.89 9.16 9.70 MEXLN20080108 h
0.9 0/-0.020 0.10 +/-0.010 4 1.4 8 0.85 50 2 8.36 8.63 8.8
