TYPHOON SUH MINI
HIGH PERFORMANCE - MINIATURE SHORT AND LONG
INFO
TYPHOO
N
TA-HTA-4
HTA
MACHINING OF DEEP HOLES ON
SLANTED OR IRREGULAR SURFACES EXÉCUTION DE TROUS PROFONDS SUR DES
SURFACES IRRÉGULIÈRES OU OBLIQUES
ESECUZIONE FORI PROFONDI SU
SUPERFICI IRREGOLARI O OBLIQUE MECANIZADO DE AGUJEROS PROFUNDOS
SOBRE SUPERFÍCIES IRREGULARES U
OBLICUAS
HERSTELLUNG TIEFER BOHRUNGEN AUF
SCHRÄGEN ODER UNREGELMÄSSIGEN
OBERFLÄCHEN
ОБРАБОТКА ГЛУБОКИХ ОТВЕРСТИЙ
НА НАКЛОННЫХ ИЛИ НЕРОВНЫХ
ПЛОСКОСТЯХ
TYPHOO
N
SUH
TYPHOO
N
ALH
TYPHOO
N
HRC

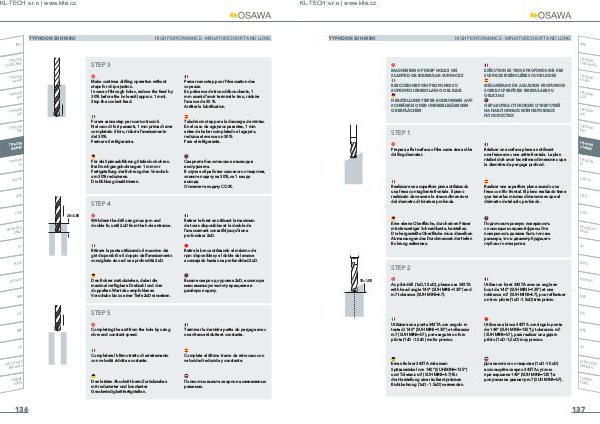

STEP 1
Prepare a flat surface of the same size as the
drilling diameter.
TYPHOO
N
PU-HPU
Réaliser une surface plane en utilisant
une fraise avec une arête frontale. Le plan
réalisé doit avoir les mêmes dimensions que
le diamètre de perçage profond.
TYPHOO
N
SUH MIN
I
TYPHOO
N
HL
C-SD-TA
Realizzare una superficie piana utilizzando
una fresa con tagliente frontale. Il piano
realizzato deve avere le stesse dimensioni
del diametro di foratura profonda.
Realizar una superficie plana usando una
fresa con filo frontal. El plano realizado tiene
que tener las mismas dimensiones que el
diámetro de taladro profundo.
LFTA
SUTA
Eine ebene Oberfläche, durch einen Fräser
mit stirnseitiger Schneidkante, herstellen.
Die hergestellte Oberfläche muss dieselben
Abmessungen des Durchmessers der tiefen
Bohrung aufweisen.
Подготовьте ровную поверхность
с помощью концевой фрезы. Эта
поверхность должна быть того же
размера, что и диаметр будущего
глубокого отверстия.
As pilot drill (1xD,1.5xD), please use 343TA
with head angle 140° (SUH MINI=135°) and
m7 tolerance (SUH MINI=h7).
G2
MDTA
STEP 2
1D÷1.5D
HSS-HSS
/CO
DRILLS
Utiliser un foret 343TA avec un angle en
bout de 140° (SUH MINI=135°) et une
tolérance m7 (SUH MINI=h7), pour effectuer
un trou pilote (1xD -1.5xD) très précis.
HF VH/U
P
MEF
ALU
Utilizzare una punta 343TA con angolo in
testa di 140° (SUH MINI=135°) e tolleranza
m7 (SUH MINI=h7), per eseguire un foro
pilota (1xD -1.5xD) molto preciso.
Utilice una broca 343TA con ángulo punta
de 140° (SUH MINI=135°) y tolerancia m7
(SUH MINI=h7), para realizar un agujero
piloto (1xD -1,5xD) muy preciso.
MEX
UH
Einen Bohrer 343TA mit einem
Spitzenwinkel von 140° (SUH MINI=135°)
und Toleranz m7 (SUH MINI=h7) für
die Herstellung einer äußerst präzisen
Richtbohrung (1xD - 1.5xD) verwenden.
Для пилотного отверстия (1xD -1.5xD)
используйте сверло 343TA с углом
при вершине 140° (SUH MINI=135°) и
допуском на диаметр m7 (SUH MINI=h7).
HSS/CO
-HSSP
END MIL
LS
CARBIDE
BURRS
