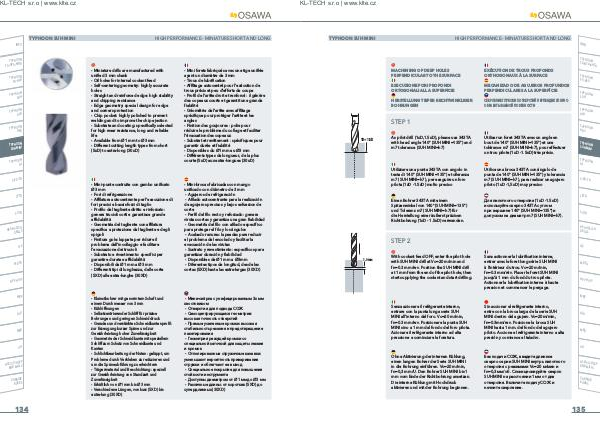

TYPHOON SUH MINI
HIGH PERFORMANCE - MINIATURE SHORT AND LONG
INFO
TYPHOO
N
TA-HTA-4
HTA
MACHINING OF DEEP HOLES
PERPENDICULAR TO THE SURFACE EXÉCUTION DE TROUS PROFONDS
ORTHOGONAUX À LA SURFACE
ESECUZIONE FORI PROFONDI
ORTOGONALI ALLA SUPERFICIE MECANIZADO DE AGUJEROS PROFUNDOS
PERPENDICULARES A LA SUPERFÍCIE
HERSTELLUNG TIEFER RECHTWINKLIGER
BOHRUNGEN СВЕРЛЕНИЕ ГЛУБОКИХ ОТВЕРСТИЙ ПЕРПЕНДИКУЛЯРНО
ОБРАБАТЫВАЕМОЙ ПОВЕХНОСТИ
TYPHOO
N
PU-HPU
TYPHOO
N
SUH
TYPHOO
N
ALH
STEP 1
1D÷1.5D
As pilot drill (1xD,1.5xD), please use 343TA
with head angle 140° (SUH MINI=135°) and
m7 tolerance (SUH MINI=h7)
TYPHOO
N
HRC
Utiliser un foret 343TA avec un angle en
bout de 140° (SUH MINI=135°) et une
tolérance m7 (SUH MINI=h7), pour effectuer
un trou pilote (1xD -1.5xD) très précis.
TYPHOO
N
SUH MIN
I
TYPHOO
N
HL
Utilizzare una punta 343TA con angolo in
testa di 140° (SUH MINI=135°) e tolleranza
m7 (SUH MINI=h7), per eseguire un foro
pilota (1xD -1.5xD) molto preciso Utilice una broca 343TA con ángulo de
punta de 140° (SUH MINI=135°) y tolerancia
m7 (SUH MINI=h7), para realizar un agujero
piloto (1xD -1,5xD) muy preciso
Einen Bohrer 343TA mit einem
Spitzenwinkel von 140° (SUH MINI=135°)
und Toleranz m7 (SUH MINI=h7) für
die Herstellung einer äußerst präzisen
Richtbohrung (1xD - 1.5xD) verwenden. Для пилотного отверстия (1xD -1.5xD)
используйте сверло 343TA с углом
при вершине 140° (SUH MINI=135°) и
допуском на диаметр m7 (SUH MINI=h7).
C-SD-TA
LFTA
SUTA
HSS-HSS
/CO
DRILLS
STEP 2
G2
1.0mm
With coolant feed OFF, enter the pilot hole
with SUH MINI drill at Vc=20 m/min and
fn=0.3 mm/rev. Position the SUH MINI drill
at 1 mm from the end of the pilot hole, then
start supplying the coolant and start drilling.
Sans actionner la lubrification interne,
entrer avec le foret long série SUH MINI
à l’intérieur du trou. Vc=20 m/min,
fn=0.3 mm/rév. Placer le foret SUH MINI
jusqu’à 1 mm du fond du trou pilote.
Actionner la lubrification interne à haute
pression et commencer le perçage.
MDTA
HF VH/U
P
MEF
Senza azionare il refrigerante interno,
entrare con la punta lunga serie SUH
MINI all’interno del foro. Vc=20 m/min,
fn=0.3 mm/rev. Posizionare la punta SUH
MINI sino a 1 mm dal fondo del foro pilota.
Azionare il refrigerante interno ad alta
pressione e cominciare la foratura.
Sin accionar el refrigerante interno,
entre con la broca larga de la serie SUH
MINI dentro del agujero. Vc=20m/min,
fn=0.3mm/rev. Posicione la broca SUH
MINI hasta 1 mm. del fondo del agujero
piloto. Accione el refrigerante interno a alta
presión y comience el taladro.
ALU
MEX
UH
Ohne Aktivierung der internen Kühlung,
einen langen Bohrer der Serie SUH MINI
in die Bohrung einführen. Vc=20 m/min,
fn=0,3 mm/U. Den Bohrer SUH MINI bis 1
mm vom Ende der Richtbohrung ansetzen.
Die interne Kühlung mit Hochdruck
aktivieren und mit der Bohrung beginnen.
Без подачи СОЖ, введите длинное
сверло серии SUH MINI внутрь пилотного
отверстия с режимами Vc=20 м/мин и
fn=0,3 мм/об. Спозиционируйте сверло
SUH MINI на расстоянии 1 мм от дна
отверстия. Включите подачу СОЖ и
начните сверление.
