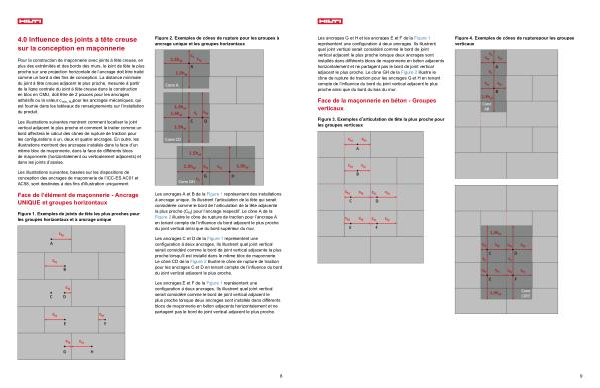

Les ancrages G et H et les ancrages E et F de la Figure 1 représentent une configuration à deux ancrages. Ils illustrent quel joint vertical serait considéré comme le bord de joint vertical adjacent le plus proche lorsque deux ancrages sont installés dans différents blocs de maçonnerie en béton adjacents horizontalement et ne partagent pas le bord de joint vertical adjacent le plus proche. Le cône GH de la Figure 2 illustre le cône de rupture de traction pour les ancrages G et H en tenant compte de l’ influence du bord du joint vertical adjacent le plus proche ainsi que du bord du bas du mur.
Figure 4. Exemples de cônes de rupturepour les groupes verticaux
Face
de la maçonnerie en béton- Groupes verticaux
Figure 3. Exemples d’ articulation de tête la plus proche pour les groupes verticaux
9
