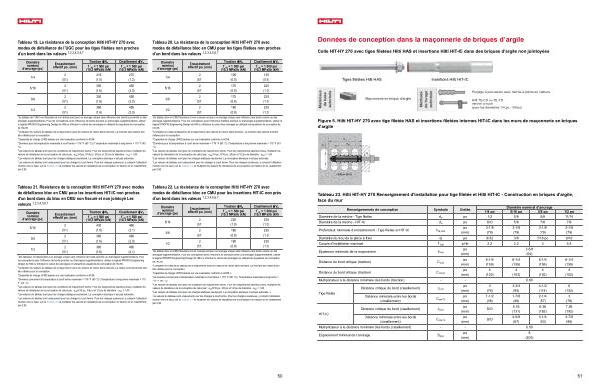

Données de conception dans la maçonnerie de briques d’ argile
Colle HIT-HY 270 avec tiges filetées Hilti HAS et insertions Hilti HIT-IC dans des briques d ' argile non jointoyées
Tiges filetées Hilti HAS Insertions Hilti HIT-IC
Perçage à percussion avec mèche à pointe en carbure
Maçonnerie en brique d ' argile
Hilti TE-CD ou TE-YD mèche creuse( pour les diamètres 1 / 4 po- 3 / 8 po)
Figure 5. Hilti HIT-HY 270 avec tige filetée HAS et insertions filetées internes HIT-IC dans les murs de maçonnerie en briques d ' argile
Tableau
23. Hilti HIT-HY 270 Renseignement d ' installation pour tige filetée et Hilti HIT-IC- Construction en briques d ' argile, face du mur
Diamètre nominal d’ ancrage Renseignements de conception Symbole Unités
1 / 4 po 5 / 16 po 3 / 8 po 1 / 2 po Diamètre de la mèche- Tige filetée d o po 1 / 2 5 / 8 5 / 8 11 / 16 Diamètre de la mèche- HIT-IC d o po S / O 5 / 8 7 / 8 7 / 8
Profondeur minimale d’ encastrement- Tige filetée et HIT-IC h ef, min po
( mm) Diamètre du trou de la pièce à fixer d f po 9 / 32 3 / 8 7 / 16 po 9 / 16 Couple d’ installation maximal T inst pi-lb 2.2 2.2 3 4.5
Épaisseur minimale de la maçonnerie h min po( mm)
Distance du bord critique( traction) C cr, N po( mm)
Distance du bord critique( traction) C min, N po
( mm) Multiplicateur à la distance minimale des bords( traction)-- 0.80
Tige filetée
HIT-IC
Distance critique du bord( cisaillement) c cr, V po( mm)
Distance minimale entre les bords( cisaillement)
C min, V po( mm)
Distance critique du bord( cisaillement) c cr, V po( mm)
Distance minimale entre les bords( cisaillement)
Multiplicateur à la distance minimale des bords( cisaillement)-- 0.50
C min, V po( mm)
Espacement minimal de l’ ancrage S min po( mm)
3-1 / 8( 79)
6-1 / 4( 159) 4( 102)
3( 76) 1-1 / 2( 38)
S / O
S / O
3-1 / 8( 79)
6-1 / 4( 159) 4( 102)
3-3 / 4( 95) 1-7 / 8( 48) 5,16( 131) 2-5 / 8( 67)
3-5 / 8( 92)
8( 203)
3-1 / 8( 79)
6-1 / 4( 159) 4( 102)
4-1 / 2( 114) 2-1 / 4( 57) 6.36( 162) 3-1 / 4( 83)
3-1 / 8( 79)
6-1 / 4( 159) 4( 102)
6( 152) 3( 76) 7,56( 192) 3-7 / 8( 98)
