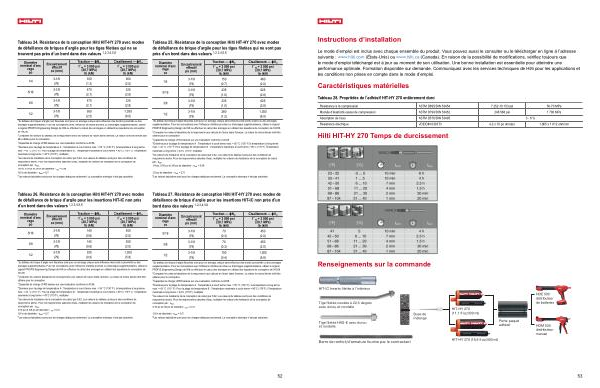

Tableau 24. Résistance de la conception Hilti HIT-HY 270 avec modes de défaillance de briques d’ argile pour les tiges filetées qui ne se trouvent pas près d’ un bord dans des valeurs 1, 2, 3, 4, 5, 6
Diamètre nominal d’ anc rage po
1 / 4
5 / 16
3 / 8
1 / 2
Encastrement effectif po( mm)
3-1 / 8( 79)
3-1 / 8( 79)
3-1 / 8( 79)
3-1 / 8( 79)
Traction— ϕN n f ́m = 3 000 psi( 20,7 MPa) lb( kN)
300( 1.3)
470( 2.1)
470( 2.1)
560( 2.5)
Cisaillement— ϕV n f ́m = 3 000 psi( 20,7 MPa) lb( kN)
460( 2.0)
625( 2.8)
625( 2.8)
1,350
( 6.0) 1 du tableau de briques d’ argile non fissurées sont pour un ancrage unique sans influence des bords à proximité ou des
ancrages supplémentaires. Pour les conceptions avec l ' influence de bords proches ou d ' ancrages supplémentaires, utiliser le logiciel PROFIS Engineering Design de Hilti ou effectuer le calcul des ancrages en utilisant les équations de conception de l ' AC58. 2 Comparer les valeurs du tableau de la maçonnerie avec les valeurs de l ' acier dans l ' annexe. La valeur la moins élevée doit
être utilisée pour la conception. 3 Capacités de charge LFRD basées sur une évaluation conforme à AC58. 4 Données pour la plage de température A: Température à court terme max. = 55 ° C( 130 ° F), la température à long terme
max. = 43 ° C( 110 ° F). Pour la plage de température B: Température maximale à court terme = 80 ° C( 176 ° F) | Température maximale à long terme = 43 ° C( 110 ° F), multiplier 5 les valeurs de résistance de la conception de calcul par 0,62. Les valeurs du tableau sont pour des conditions de
maçonnerie sèche. Pour les maçonneries saturées d ' eau, multiplier les valeurs de résistance de la conception de conception par: α sat, 1 / 4-in, 5 / 16-in et 3 / 8-in de diamètre- sat = 0,48 1 / 2-in de diamètre- α sat = 0,71 6 Les valeurs tabulaires sont pour les charges statiques seulement. La conception sismique n’ est pas autorisée.
Tableau 25. Résistance de la conception Hilti HIT-HY 270 avec modes de défaillance de brique d’ argile pour les tiges filetées qui ne sont pas près d’ un bord dans des valeurs 1, 2, 3, 4, 5, 6
Diamètre nominal d’ anc rage po
1 / 4
5 / 16
3 / 8
1 / 2
Encastrement effectif po( mm)
3-1 / 8( 79)
3-1 / 8( 79)
3-1 / 8( 79)
3-1 / 8( 79)
Traction— ϕN n f ́m = 3 000 psi( 20,7 MPa) lb( kN)
150( 0.7)
235( 1.0)
235( 1.0)
280( 1.2)
Cisaillement— ϕV n f ́m = 3 000 psi( 20,7 MPa) lb( kN)
460( 2.0)
625( 2.8)
625( 2.8)
1,350
( 6.0) 1 du tableau de brique d’ argile fissurées sont pour un ancrage unique sans influence des bords voisins ou des ancrages supplémentaires. Pour les conceptions avec l ' influence d ' arêtes proches ou d ' ancrages supplémentaires, utiliser le logiciel PROFIS Engineering Design de Hilti ou effectuer le calcul des ancrages en utilisant les équations de conception de l ' AC58. 2 Comparer les valeurs tabulaires de la maçonnerie aux valeurs de l ' acier dans l ' annexe. La valeur la moins élevée doit être utilisée pour la conception. 3 Capacités de charge LFRD basées sur une évaluation conforme à AC58. 4 Données pour la plage de température A: Température à court terme max. = 55 ° C( 130 ° F, la température à long terme
max. = 43 ° C( 110 ° F. Pour la plage de température B: Température maximale à court terme = 80 ° C( 176 ° F | Température maximale à long terme = 43 ° C( 110 ° F, multiplier 5 les valeurs de résistance de la conception de calcul par 0,62. Les valeurs du tableau sont pour des conditions de maçonnerie sèche. Pour les maçonneries saturées d ' eau, multiplier les valeurs de résistance de la conception de calcul par: α sat, 1 / 4 po, 5 / 16 po et 3 / 8 po de diamètre- α sat = 0,48
1 / 2 po de diamètre- α sat = 0,71 6 Les valeurs tabulaires sont pour les charges statiques seulement. La conception sismique n’ est pas autorisée.
Tableau 26. Résistance de la conception Hilti HIT-HY 270 avec modes de défaillance de brique d’ argile pour les insertions HIT-IC non près d’ un bord dans des valeurs 1, 2, 3, 4, 5, 6
Diamètre nominal d’ anc rage po
5 / 16
3 / 8
1 / 2
Encastrement effectif po( mm)
3-1 / 8( 79)
3-1 / 8( 79)
3-1 / 8( 79)
Traction— ϕN n
f ́m = 3 000 psi( 20,7 MPa) lb( kN)
145( 0.6)
145( 0.6)
205( 0.9)
Cisaillement— ϕV n
f ́m = 3 000 psi( 20,7 MPa) lb( kN)
450( 2.0)
450( 2.0)
1,305
( 5.8) 1 du tableau de brique d’ argile non fissurées sont pour un ancrage unique sans influence des bords à proximité ou des
ancrages supplémentaires. Pour les conceptions avec l ' influence d ' arêtes proches ou d ' ancrages supplémentaires, utiliser le logiciel PROFIS Engineering Design de Hilti ou effectuer le calcul des ancrages en utilisant les équations de conception de l ' AC58. 2 Comparer les valeurs tabulaires de la maçonnerie aux valeurs de l ' acier dans l ' annexe. La valeur la moins élevée doit être
utilisée pour la conception. 3 Capacités de charge LFRD basées sur une évaluation conforme à AC58. 4 Données pour la plage de température A: Température à court terme max. = 55 ° C( 130 ° F), la température à long terme
max. = 43 ° C( 110 ° F). Pour la plage de température B: Température maximale à court terme = 80 ° C( 176 ° F) | Température maximale à long terme = 43 ° C( 110 ° F), multiplier 5 les valeurs de résistance de la conception de calcul par 0,62. Les valeurs du tableau sont pour des conditions de
maçonnerie sèche. Pour les maçonneries saturées d ' eau, multiplier les valeurs de résistance de la conception de conception par: α sat, 5 / 16 po et 3 / 8 po de diamètre- sat = 0,57 1 / 2-in de diamètre- α sat = 0,71 6 Les valeurs tabulaires sont pour les charges statiques seulement. La conception sismique n’ est pas autorisée.
Tableau 27. Résistance de conception Hilti HIT-HY 270 avec modes de défaillance de brique d’ argile pour les insertions HIT-IC non près d’ un bord dans des valeurs 1, 2, 3, 4, 5, 6
Diamètre nominal d’ anc rage po
5 / 16
3 / 8
1 / 2
Encastrement effectif po( mm)
3-1 / 8( 79)
3-1 / 8( 79)
3-1 / 8( 79)
Traction— ϕN n
f ́m = 3 000 psi( 20,7 MPa) lb( kN)
70( 0.3)
70( 0.3)
100( 0.4)
Cisaillement— ϕV n
f ́m = 3 000 psi( 20,7 MPa) lb( kN)
450( 2.0)
450( 2.0)
1,305
( 5.8) 1 du tableau de brique d’ argile fissurées sont pour un ancrage unique sans influence des bords à proximité ou des ancrages
supplémentaires. Pour les conceptions avec l ' influence d ' arêtes proches ou d ' ancrages supplémentaires, utiliser le logiciel PROFIS Engineering Design de Hilti ou effectuer le calcul des ancrages en utilisant les équations de conception de l ' AC58. 2 Comparer les valeurs tabulaires de la maçonnerie aux valeurs de l ' acier dans l ' annexe. La valeur la moins élevée doit être
utilisée pour la conception. 3 Capacités de charge LFRD basées sur une évaluation conforme à AC58. 4 Données pour la plage de température A: Température à court terme max. = 55 ° C( 130 ° F), la température à long terme
max. = 43 ° C( 110 ° F). Pour la plage de température B: Température maximale à court terme = 80 ° C( 176 ° F) | Température maximale à long terme = 43 ° C( 110 ° F), multiplier 5 les valeurs de résistance de la conception de calcul par 0,62. Les valeurs du tableau sont pour des conditions de
maçonnerie sèche. Pour les maçonneries saturées d ' eau, multiplier les valeurs de résistance de la conception de conception par: α sat, 5 / 16 po et 3 / 8 po de diamètre- sat = 0,57
1 / 2-in de diamètre- α sat = 0,71 6 Les valeurs tabulaires sont pour les charges statiques seulement. La conception sismique n’ est pas autorisée.
