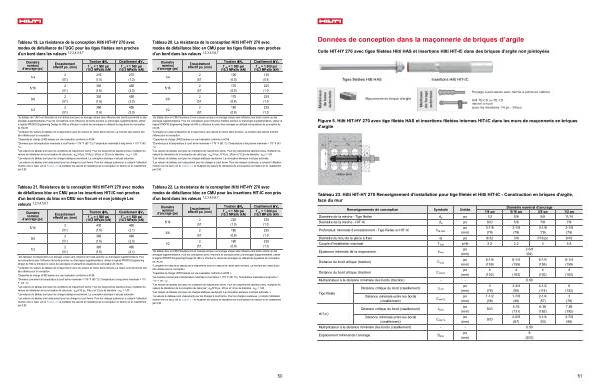

Tableau 19. La résistance de la conception Hilti HIT-HY 270 avec modes de défaillance de l’ UGC pour les tiges filetées non proches d’ un bord dans les valeurs 1, 2, 3, 4, 5, 6, 7
Diamètre nominal d’ ancrage( po)
1 / 4
5 / 16
3 / 8
1 / 2
Encastrement effectif po.( mm)
2( 51)
2( 51)
2( 51)
2( 51)
Traction ϕN n f ́m = 1 500 psi( 10,3 MPa) lb( kN)
215( 1.0)
355( 1.6)
350( 1.6)
360( 1.6)
Cisaillement ϕV n f ́m = 1 500 psi( 10,3 MPa) lb( kN)
275( 1.2)
450( 2.0)
450( 2.0)
455
( 2.0) 1 du tableau de l’ UGC non fissurées et non striées sont pour un ancrage unique sans influence des bords à proximité ou des
ancrages supplémentaires. Pour les conceptions avec l ' influence de bords proches ou d ' ancrages supplémentaires, utiliser le logiciel PROFIS Engineering Design de Hilti ou effectuer le calcul des ancrages en utilisant les équations de conception de l ' AC58. 2 Comparer les valeurs du tableau de la maçonnerie avec les valeurs de l ' acier dans l ' annexe. La moindre des valeurs doit
être utilisée pour la conception. 3 Capacités de charge LFRD basées sur une évaluation conforme à AC58 4 Données pour la température maximale à court terme = 176 ° F( 80 ° C) | Température maximale à long terme = 110 ° F( 43
° C). 5 Les valeurs du tableau sont pour les conditions de maçonnerie sèche. Pour les maçonneries saturées d ' eau, multiplier les
valeurs de résistance de la conception de calcul par: α sat 1 / 4 po, 5 / 16 po, 3 / 8 po et 1 / 2 po de diamètre- α sat = 1,00 6 Les valeurs du tableau sont pour les charges statiques seulement. La conception sismique n’ est pas autorisée. 7 Les valeurs du tableau sont uniquement pour les charges à court terme. Pour les charges soutenues, y compris l’ utilisation
inclinée vers le haut, voir la Section 3.0 et multiplier les valeurs de résistance de la conception en traction et en cisaillement par 0,90.
Tableau 20. La résistance de la conception Hilti HIT-HY 270 avec modes de défaillance bloc en CMU pour les tiges filetées non proches d’ un bord dans les valeurs 1, 2, 3, 4, 5, 6, 7
Diamètre nominal d’ ancrage( po)
1 / 4
5 / 16
3 / 8
1 / 2
Encastrement effectif po.( mm)
2( 51)
2( 51)
2( 51)
2( 51)
Traction ϕN n f ́m = 1 500 psi( 10,3 MPa) lb( kN)
105( 0.5)
175( 0.8)
175( 0.8)
180( 0.8)
Cisaillement ϕV n f ́m = 1 500 psi( 10,3 MPa) lb( kN)
135( 0.6)
225( 1.0)
225( 1.0)
225
( 1.0) 1 du tableau bloc en CMU fissurées et non cousues est pour un ancrage unique sans influence des bords voisins ou des
ancrages supplémentaires. Pour les conceptions avec l ' influence d ' arêtes proches ou d ' ancrages supplémentaires, utiliser le logiciel PROFIS Engineering Design de Hilti ou effectuer le calcul des ancrages en utilisant les équations de conception de l ' AC58. 2 Comparer les valeurs tabulaires de la maçonnerie aux valeurs de l ' acier dans l ' annexe. La moindre des valeurs doit être
utilisée pour la conception. 3 Capacités de charge LFRD basées sur une évaluation conforme à AC58 4 Données pour la température à court terme maximale = 176 ° F( 80 ° C) | Température à long terme maximale = 110 ° F( 43
° C). 5 Les valeurs du tableau sont pour les conditions de maçonnerie sèche. Pour les maçonneries saturées d ' eau, multiplier les
valeurs de résistance de la conception de calcul par: α sat 1 / 4 po, 5 / 16 po, 3 / 8 po et 1 / 2 po de diamètre- α sat = 1,00 6 Les valeurs du tableau sont pour les charges statiques seulement. La conception sismique n’ est pas autorisée. 7 Les valeurs du tableau sont uniquement pour les charges à court terme. Pour les charges soutenues, y compris l’ utilisation
inclinée vers le haut, voir la Section 3.0 et multiplier les valeurs de résistance de la conception en traction et en cisaillement par 0,90.
Tableau 21. Résistance de la conception Hilti HIT-HY 270 avec modes de défaillance bloc en CMU pour les insertions HIT-IC non proches d ' un bord dans du bloc en CMU non fissuré et non jointoyé Les valeurs 1, 2, 3, 4, 5, 6, 7
Diamètre nominal d’ ancrage( po)
5 / 16
3 / 8
1 / 2
Encastrement effectif po.( mm)
2( 51)
2( 51)
2( 51)
Traction ϕN n f ́m = 1 500 psi( 10,3 MPa) lb( kN)
430( 1.9)
360( 1.6)
365( 1.6)
Cisaillement ϕV n f ́m = 1 500 psi( 10,3 MPa) lb( kN)
465( 2.1)
460( 2.0)
465
( 2.1) 1 des tableaux correspondent à un ancrage unique sans influence de bords proches ou d ' ancrages supplémentaires. Pour
les conceptions avec l ' influence de bords proches ou d ' ancrages supplémentaires, utiliser le logiciel PROFIS Engineering Design de Hilti ou effectuer le calcul des ancrages en utilisant les équations de conception de l ' AC58. 2 Comparer les valeurs du tableau de la maçonnerie avec les valeurs de l ' acier dans l ' annexe. La valeur la moins élevée doit
être utilisée pour la conception. 3 Capacités de charge LFRD basées sur une évaluation conforme à AC58. 4 Données concernent la température à court terme maximale = 176 ° F( 80 ° C) | Température à long terme maximale = 110
° F( 43 ° C). 5 Les valeurs du tableau sont pour les conditions de maçonnerie sèche. Pour les maçonneries saturées d ' eau, multiplier les
valeurs de résistance de la conception de calcul par: α sat 5 / 16 po, 3 / 8 po et 1 / 2 po de diamètre- α sat = 1,00 6 Les valeurs du tableau sont pour les charges statiques seulement. La conception sismique n’ est pas autorisée. 7 Les valeurs du tableau sont uniquement pour les charges à court terme. Pour les charges soutenues, y compris l’ utilisation
inclinée vers le haut, voir la Section 3.0 et multiplier les valeurs de résistance de la conception en traction et en cisaillement par 0,90.
Tableau 22. La résistance de la conception Hilti HIT-HY 270 avec modes de défaillance bloc en CMU pour les insertions HIT-IC non près d’ un bord dans les valeurs 1, 2, 3, 4, 5, 6, 7
Diamètre nominal d’ ancrage( po)
5 / 16
3 / 8
1 / 2
Encastrement effectif po.( mm)
2( 51)
2( 51)
2( 51)
Traction ϕN n f ́m = 1 500 psi( 10,3 MPa) lb( kN)
220( 1.0)
180( 0.8)
180( 0.8)
Cisaillement ϕV n f ́m = 1 500 psi( 10,3 MPa) lb( kN)
235( 1.0)
230( 1.0)
230
( 1.0) 1 du tableau bloc en CMU fissurées et non cousues est pour un ancrage unique sans influence des bords voisins ou des
ancrages supplémentaires. Pour les conceptions avec l ' influence de bords proches ou d ' ancrages supplémentaires, utiliser le logiciel PROFIS Engineering Design de Hilti ou effectuer le calcul des ancrages en utilisant les équations de conception de l ' AC58. 2 Comparer les valeurs du tableau de la maçonnerie avec les valeurs de l ' acier dans l ' annexe. La moindre des valeurs doit
être utilisée pour la conception. 3 Capacités de charge LFRD basées sur une évaluation conforme à AC58. L 4 es données concernent la température maximale à court terme = 176 ° F( 80 ° C) | Température maximale à long terme =
110 ° F( 43 ° C). 5 Les valeurs du tableau sont pour les conditions de maçonnerie sèche. Pour les maçonneries saturées d ' eau, multiplier les
valeurs de résistance de la conception de calcul par: α sat 5 / 16 po, 3 / 8 po et 1 / 2 po de diamètre- α sat = 1,00 6 Les valeurs du tableau sont pour les charges statiques seulement. La conception sismique n’ est pas autorisée. L 7 es valeurs du tableau sont uniquement pour les charges à court terme. Pour les charges soutenues, y compris l’ utilisation
inclinée vers le haut, voir la Section 3.0 et multiplier les valeurs de résistance de la conception en traction et en cisaillement par 0,90.
50
