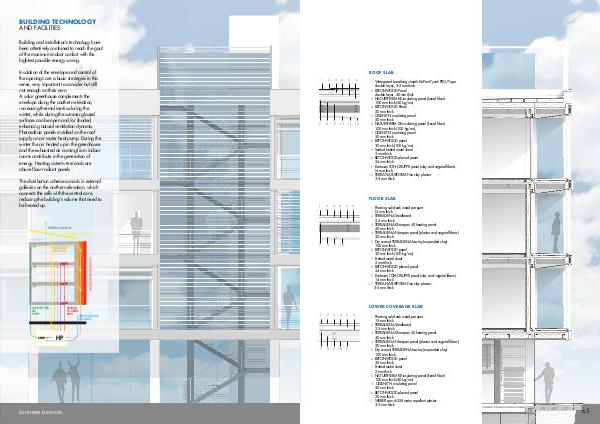

ROOF SLAB
1. 2. 3. 4. 5. 6.
7. 8. 9. 10. 11. 12.
1. Waterproof breathing sheath DuPont Tyvek PRO / Tape double layer, 3-5 mm thick
2. BETONWOOD Panel double layer, 40 mm thick
3. NATURTHERM KE insulating panel( kenaf fiber) 100 mm thick( 50 kg / mc)
4. BETONWOOD Panel 20 mm thick
5. CELENIT N insulating panel 50 mm thick
6. NATURTHERM KE insulating panel( kenaf fiber) 100 mm thick( 100 kg / mc)
7. CELENIT N insulating panel 50 mm thick
8. BETONWOOD panel 30 mm thick( 100 kg / mc)
9. Sealed fretted metal sheet 2 mm thick
10. BETONWOOD planed panel 24 mm thick
11. Kartosan TON-GRUPPE panel( clay and vegetal fibers) 14 mm thick
12. TERRA NATURFORM Fine clay plaster 3-5 mm thick
FLOOR SLAB
1. 2. 3. 4. 5. 6.
7. 8. 9. 10.
1. Floating solid oak wood parquet 15 mm thick
2. TERRAGENA Steelboard 2,5 mm thick
3. TERRAGENA Klimapan 40 heating panel 40 mm thick
4. TERRAGENA Fibropan panel( plaster and vegetal fibers) 20 mm thick
5. Dry screed TERRAGENA Isoclay( expanded clay) 100 mm thick
6. BETONWOOD panel 30 mm thick( 100 kg / mc)
7. Fretted metal sheet 2 mm thick
8. BETONWOOD planed panel 24 mm thick
9. Kartosan TON-GRUPPE panel( clay and vegetal fibers) 14 mm thick
11. TERRA NATURFORM Fine clay plaster 3-5 mm thick
1. 2. 3. 4. 5. 6.
7. 8. 9. 10. 11.
LOWER COVERAGE SLAB
1. Floating solid oak wood parquet 15 mm thick
2. TERRAGENA Steelboard 2,5 mm thick
3. TERRAGENA Klimapan 40 heating panel 40 mm thick
4. TERRAGENA Fibropan panel( plaster and vegetal fibers) 20 mm thick
5. Dry screed TERRAGENA Isoclay( expanded clay) 100 mm thick
6. BETONWOOD panel 30 mm thick
7. Fretted metal sheet 2 mm thick
8. NATURTHERM KE insulating panel( kenaf fiber) 100 mm thick( 50 kg / mc) 9. CELENIT N insulating panel
50 mm thick 10. BETONWOOD planed panel
20 mm thick 11. WEBER. cem rk355 water repellent plaster
3-5 mm thick
