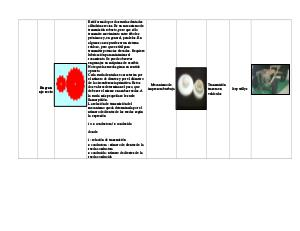

Engran
aje recto
Está formado por dos ruedas dentadas
cilíndricas rectas. Es un mecanismo de
transmisión robusto, pero que sólo
transmite movimiento entre árboles
próximos y, en general, paralelos. En
algunos casos puede ser un sistema
ruidoso, pero que es útil para
transmitir potencias elevadas. Requ iere
lubricación para minimizar el
rozamiento. Se puede observar
engranajes en máquinas de escribir.
Note que las ruedas giran en sentido
opuesto.
Cada rueda dentada se caracteriza por
el número de dientes y por el diámetro
de la circunferencia primitiva. Estos
dos valores determinan el paso, que
debe ser el mismo en ambas ruedas. A
la rueda más pequeña se le suele
llamar piñón.
La relación de transmisión del
mecanismo queda determinada por el
número de dientes de las ruedas según
la expresión
i = z conductora / z conducida
donde
i : relación de transmisión
z conductora : número de dientes de la
rueda conductora
z conducida : número de dientes de la
rueda conducida
Mecanismo de
impresora burbuja
Transmisión
trasera en
vehículos
Jeep willys
