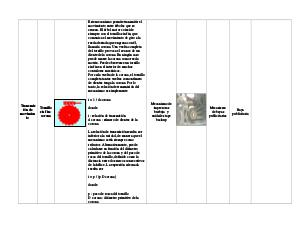

Este mecanismo permite transmitir el
movimiento entre árboles que se
cruzan. El árbol motor coincide
siempre con el tornillo sin fin, que
comunica el movimiento de giro a la
rueda dentada que engrana con él,
llamada corona. Una vuelta completa
del tornillo provoca el avance de un
diente de la corona. En ningún caso
puede usarse la corona como rueda
motriz. Puede observarse un tornillo
sin fin en el interior de muchos
contadores mecánicos.
Por cada vuelta de la corona, el tornillo
completa tantas vueltas como número
de dientes tenga la corona. Por lo
tanto, la relación de transmisión del
mecanismo es simplemente
i = 1 / d corona
Transmis
ión de
movimien
to
Tornillo
sin fin -
corona
donde
i : relación de transmisión
d corona : número de dientes de la
corona
La relación de transmisión resulta ser
inferior a la unidad, de manera que el
mecanismo actúa siempre como
reductor. Alternativamente, puede
calcularse en función del diámetro
primitivo de la corona y del paso de
rosca del tornillo, definido como la
distancia entre dos surcos consecutivos
de la hélice. La expresión adecuada
resulta ser
i = p / (p D corona)
donde
p : paso de rosca del tornillo
D corona : diámetro primitivo de la
corona
Mecanismo de
impresoras
burbuja y
unidades tape
back up
Mecanismo
de bayas
publicitarias
Baya
publicitaria
