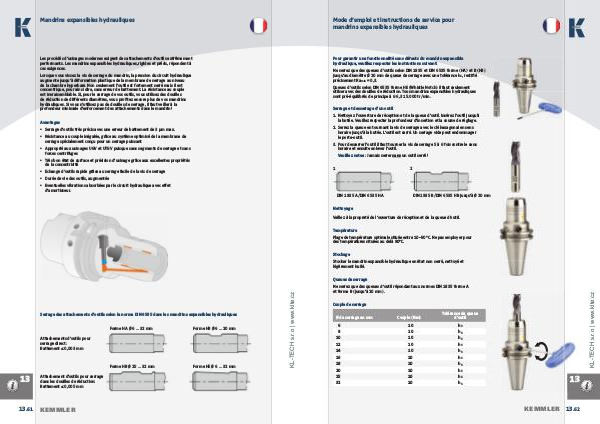

Mandrins expansibles hydrauliques
Les procédés d‘usinages modernes exigent des attachements d‘outils extrêmement
performants. Les mandrins expansibles hydrauliques, rigides et précis, répondent à
ces exigences.
Lorsque vous vissez la vis de serrage du mandrin, la pression du circuit hydraulique
augmente jusqu‘à déformation plastique de la membrane de serrage au niveau
de la chambre hyperbare. Non seulement l‘outil est fortement serré mais il est
concentrique, pour ainsi dire, sans erreur de battement. La résistance au couple
est invraisemblable. Si, pour le serrage de vos outils, vous utilisez des douilles
de réduction de différents diamètres, vous profi tez encore plus de vos mandrins
hydrauliques. Si vous n‘utilisez pas de douilles de serrage, il faut veiller à la
profondeur minimale d‘enforcement des attachements dans le mandrin!
Avantages
• Serrage d‘outils très précis avec une erreur de battement de 3 µm max.
• Résistance au couple inégalée, grâce au système optimisé de la membrane de
serrage spécialement conçu pour un serrage puissant
• Approprié aux usinages UGV et UTGV puisque sans segments de serrage et sans
forces centrifuges
• Très bon état de surface et précision d‘usinage grâce aux excellentes propriétés
de la concentricité
• Echange d‘outils rapide grâce au serrage facile de la vis de serrage
• Durée de vie des outils, augmentée
Serrage des attachements d‘outils selon la norme DIN 6535 dans les mandrins expansibles hydrauliques
Forme HA Ø 6 ... 32 mm Forme HB Ø 6 ... 20 mm
Forme HB Ø 25 ... 32 mm Forme HE Ø 6 ... 32 mm
Attachements d‘outils pour
serrage direct:
Battement ≤ 0,003 mm
13 Attachement d‘outils pour serrage
dans les douilles de réduction:
Battement ≤ 0,005 mm
13. 61 KEMMLER
www.klte.cz
• Eventuelles vibrations absorbées par le circuit hydraulique avec effet
d‘amortisseur.
