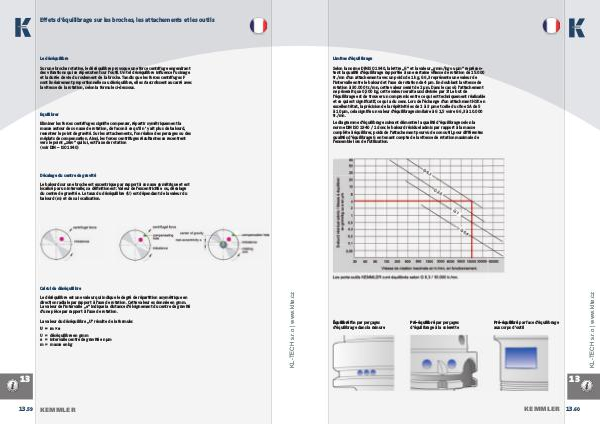

Limites d‘équilibrage
Selon la norme DIN ISO 1940, la lettre „G“ et la valeur „gmm/kg ou µm“ représen-
tent la qualité d‘équilibrage rapportée à une certaine vitesse de rotation de 15.000
tr./mn d‘un attachement avec un poids de 1 kg, G 6,3 représente une valeur de
l‘intervalle entre le balourd et l‘axe de rotation de 4 µm. En doublant la vitesse de
rotation à 30.000 tr./mn, cette valeur serait de 2 µm. Dans le cas où l‘attachement
ne pèserait que 0,500 kg, cette valeur serait aussi divisée par 2! Le but de
l‘équilibrage est de trouver un compromis entre ce qui est techniquement réalisable
et ce qui est signifi catif, ce qui a du sens. Lors de l‘échange d‘un attachment HSK en
excellent état, la précision de la répétivité es de 2 à 3 µm et celle du cône SA de 5
à 10 µm, cela signifi e un valeur d‘équilibrage similaire à G 2,5 voire G 6,3 à 10.000
tr./mn.
Équilibré fi n par perçages
d‘équilibrage dans la rainure
Pré-équilibré par perçages
d‘équilibrage à la colerette
www.klte.cz
Le diagramme d‘équilibrage suivant démontre la qualité d‘équilibrage selon la
norme DIN ISO 1940 / 1 donc le balourd résiduel admis par rapport à la masse
complète à équilibrer, poids de l‘attachement pourvu de son outil, pour différentes
qualités d‘équilibrage G en tenant compte de la vitesse de rotation maximale de
l‘ensemble lors de l‘utilisation.
Pré-équilibré par face d‘équilibrage
aux corps d‘outil
