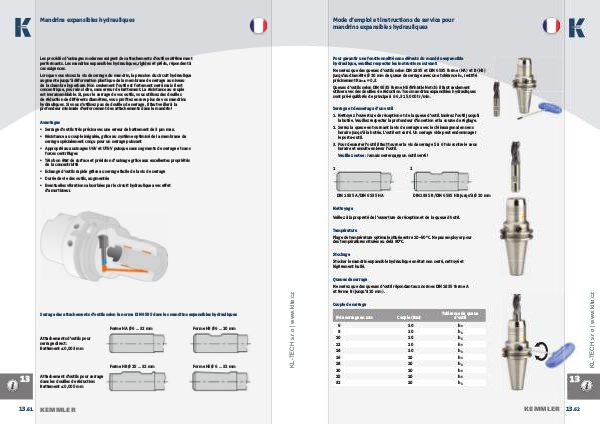

Mode d‘emploi et instructions de service pour
mandrins expansibles hydrauliques
Pour garantir une fonctionnalité sans défauts du mandrin expansible
hydraulique, veuillez respecter les instructions suivant:
Ne serrez que des queues d‘outils selon DIN 1835 et DIN 6535 forme (HA) et B (HB)
jusqu‘au diamètre Ø 20 mm de queue de serrage avec une tolérance h 6 , rectifi é
précisement Ra min = 0,3.
Queues d‘outils selon DIN 6535 forme HE (Whistle Notch) il faut seulement
utilser avec des douilles de réduction. Tous mandrins expansibles hydrauliques
sont pré-équilibrés de principe à G 6,3 15.000 tr/min.
Serrage et desserrage d‘un outil
1. Nettoyez l‘ouverture de réception et de la queue d‘outil. Insérez l‘outil jusqu‘à
la butée. Veuillez respecter la profondeur d‘insertion et la course de réglage.
2. Serrez la queue en tournant la vis de serrage avec le clé hexagonal en sens
horaire jusqu‘à la butée. L‘outil est serré. Un serrage vide peut endommager
le porte-outil.
3. Pour desserrer l‘outil il faut tourner la vis de serrage 5 à 6 fois contre le sens
horaire et ensuite enlever l‘outil.
Veuillez notee : Jamais serrer sans un outil serré !
1
2
DIN 1835 A/DIN 6535 HA
DIN 1835 B/DIN 6535 HB jusqu‘à Ø 20 mm
Nettoyage
Veillez à la propreté de l‘ouverture de réception et de la queue d‘outil.
Température
Plage de température optimale située entre 10–50°C. Ne pas employer pour
des températures situées au delà 80°C.
Stockage
Stocker le man
