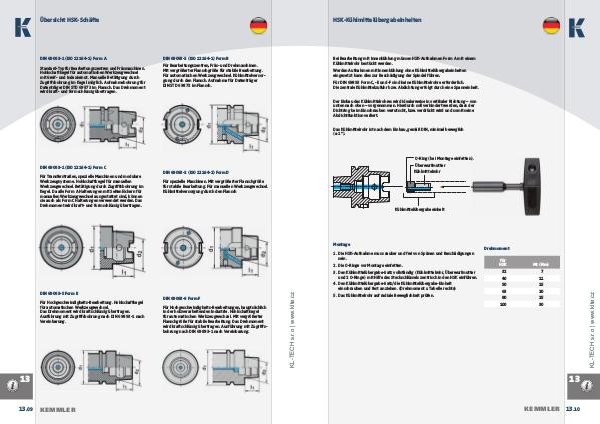

Übersicht HSK-Schäfte
DIN 69063-1 (ISO 12164-1) Form A DIN 69063-2 (ISO 12164-1) Form B
Standard-Typ für Bearbeitungszentren und Fräsmaschinen.
Hohlschaftkegel für automatischen Werkzeugwechsel
mit Greif- und Indexiernut. Manuelle Betätigung durch
Zugriffsbohrung im Kegel möglich. Aufnahmebohrung für
Datenträger DIN STD 69873 im Flansch. Das Drehmoment
wird kraft- und formschlüssig übertragen. Für Bearbeitungszentren, Fräs- und Drehmaschinen.
Mit vergrößerter Flanschgröße für stabile Bearbeitung.
Für automatischen Werkzeugwechsel. Kühlmittelversor-
gung durch den Flansch. Aufnahme für Datenträger
DIN STD 69873 im Flansch.
Für Transferstraßen, spezielle Maschinen und modulare
Werkzeugsysteme. Hohlschaftkegel für manuellen
Werkzeugwechsel. Betätigung durch Zugriffsbohrung im
Kegel. Da alle Form A Halterungen mit Seitenlöchern für
manuellen Werkzeugwechsel ausgestattet sind, können
sie auch als Form C Halterungen verwendet werden. Das
Drehmoment wird kraft- und formschlüssig übertragen.
DIN 69063-5 Form E
Für Hochgeschwindigkeits-Bearbeitung. Hohlschaftkegel
für automatischen Werkzeugwechsel.
Das Drehmoment wird kraftschlüssig übertragen.
Ausführung mit Zugriffsbohrung nach DIN 69893-1 nach
Vereinbarung.
13
13. 09
KEMMLER
DIN 69063-2 (ISO 12164-2) Form D
Für spezielle Maschinen. Mit vergrößerter Flansch größe
für stabile Bearbeitung. Für manuellen Werkzeugwechsel.
Kühlmittelversorgung durch den Flansch
DIN 69063-6 Form F
Für Hochgeschwindigkeits-Bearbeitungen, hauptsächlich
in der holz verarbeitenden Industrie. Hohlschaftkegel
für automatischen Werkzeug
