HSK (Hohlschaftkegel)

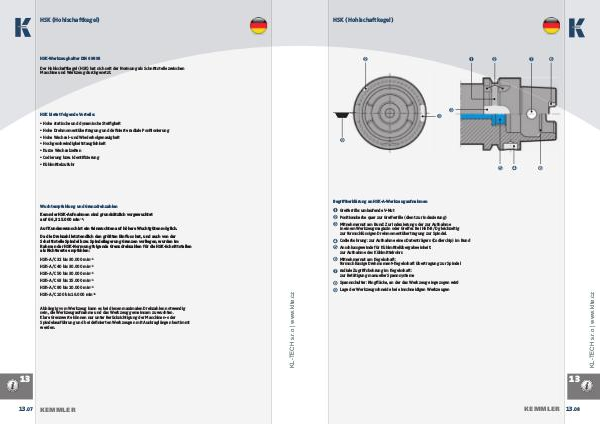

Begriffserklärung an HSK-A-Werkzeugaufnahmen
Greiferrille: umlaufende V-Nut
Positionskerbe quer zur Greiferrille (dient zur Indexierung)
Mitnehmernut am Bund: Zur Indexierung oder zur Aufnahme
in einem Werkzeugmagazin oder Greifer. Bei HSK-B/D gleichzeitig
zur formschlüssigen Drehmomentübertragung zur Spindel.
Codierbohrung: zur Aufnahme eines Datenträgers (Codierchip) im Bund
Anschlussgewinde für Kühlmittelübergabeeinheit:
zur Aufnahme des Kühlmittelrohrs
Mitnehmernut am Kegelschaft:
formschlüssige Drehmoment-Kegelschaft übertragung zur Spindel
radiale Zugriffsbohrung im Kegelschaft:
zur Betätigung manueller Spannsysteme
www.klte.cz
Spannschulter: Ringfl äche, an der das Werkzeug eingezogen wird
Lage der Werkzeugschneide bei einschneidigen Werkzeugen
