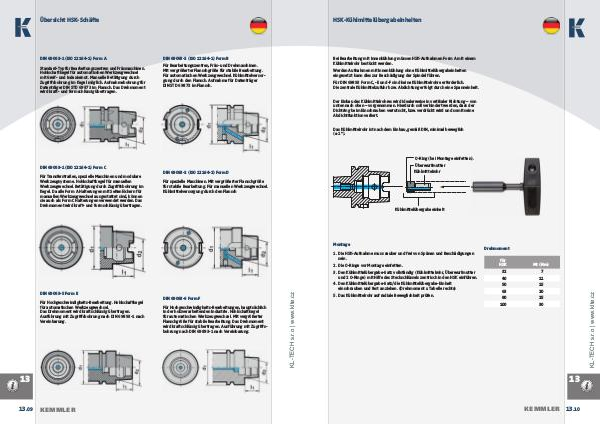

HSK-Kühlmittelübergabeinheiten
Bei Bearbeitung mit Innenkühlung müssen HSK-Aufnahmen Form A mit einem
Kühlmittelrohr bestückt werden.
Werden Aufnahmen mit Innenkühlung ohne Kühlmittelübergabeinheiten
eingesetzt kann dies zur Beschädigung der Spindel führen.
Für DIN 69893 Form C, -E und -F sind keine Kühlmittelrohre erforderlich.
Die zentrale Kühlmittelzufuhr bzw. Abdichtung erfolgt durch eine Spann einheit.
Der Einbau des Kühlmittelrohres wird idealerweise in vertikaler Richtung – von
unten nach oben – vorgenommen. Hierdurch soll verhindert werden, dass der
Dichtring beim Einschrauben verrutscht, bzw. verdrückt wird und somit seine
Abdichtfunktion verliert.
Das Kühlmittelrohr ist nach dem Einbau, gemäß DIN, minimal beweglich
(± 1°).
O-Ring (bei Montage einfetten).
Überwurfmutter
Kühlmittelrohr
Kühlmittelübergabeeinheit
1. Die HSK-Aufnahme muss sauber und frei von Spänen und Beschädigungen
sein.
Drehmoment
für
HSK Mt (Nm)
3. Den Kühlmittelübergabe-Satz vollständig (Kühlmittelrohr, Überwurf mutter
und 2 O-Ringe) mit Hilfe des Steckschlüssels zentrisch in den HSK einführen. 32 7
40 11
4. Den Kühlmittelübergabe-Satz/die Kühlmittelübergabe-Einheit
einschrauben und fest anziehen. (Drehmoment s. Tabelle rechts) 50 15
5. Das Kühlmittelrohr auf radiale Beweglichkeit prüfen. 63 20
80 25
100 30
2. Die O-Ringe vor Montage einfetten.
www.klte.cz
Montage
