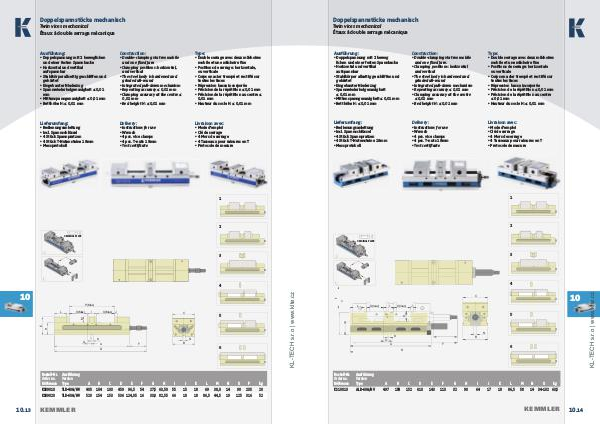

Doppelspannstöcke mechanisch
Twin vices mechanical
Étaux à double serrage mécanique
Ausführung: Construction: Type:
Lieferumfang: Delivery: Livraison avec:
• Doppelspannung mit 2 beweg
lichen und einer festen Spannbacke
• Horizontal und vertikal
aufspannbar
• Stahlkörper allseitig geschliffen und
gehärtet
• Eingebauter Niederzug
• Spannwiederholgenauigkeit
≤ 0,01 mm
• Mittenspanngenauigkeit ≤ 0,01 mm
• Betthöhe H: ≤ 0,01 mm
• Double-clamping via two mobile
and one fi xed jaw.
• Clamping positions: horizontal
and vertical
• The steel body is hardened and
grinded all-round
• Integrated pull-down mechanism
• Repeating accuracy ≤ 0,01 mm
• Clamping accuracy at the centre
≤ 0,01 mm
• Bed height H: ≤ 0,01 mm
• Double serrage avec deux mâchoires
mobile et une mâchoire fi xe
• Positions de serrage: horizontale
ou verticale
• Corps en acier trempé et rectifi é sur
toutes les faces
• Répression basse incorporée
• Précision de la répétition ≤ 0,01 mm
• Précision de la répétition au centre
≤ 0,01 mm
• Hauteur du socle H: ≤ 0,01 mm
• Instructions for use
• Wrench
• 4 pcs. vice clamps
• 4 pcs. T-nuts 18mm
• Test certifi cate
• Bedienungsanleitung
• Incl. Spannschlüssel
• 4 Stück Spannpratzen
• 4 Stück T-Nutensteine 18mm
• Messprotokoll
• Mode d‘emploi
• Clé de serrage
• 4 Mors de serrage
• 4 Tasseaux pour rainures en T
• Protocole de mesure
1
2
A 3
B 4
10
C
O(max)
O(max)
I
J
5
L
N
K
B
G
A
F
6
D
Bestell-Nr.
Order no.
Référence Ausführung
Version
Type A B C D E F G H I J K L M N
KS10010 ALD-60G/HV 497 154 152 610 143 113 32 90 64 17 18 86,5 58 14 34-102 63,5
O
kg
KEMMLER
10. 14
