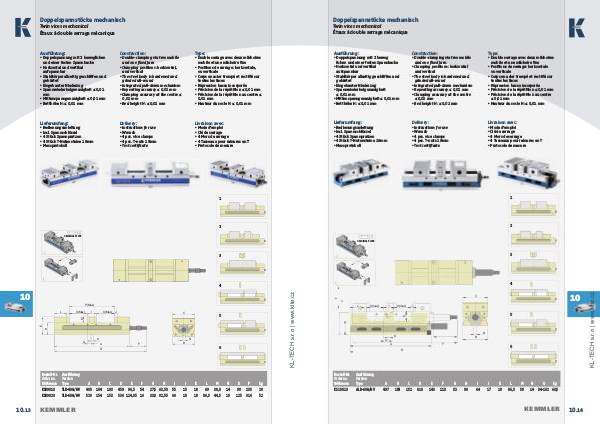

Doppelspannstöcke mechanisch
Twin vices mechanical
Étaux à double serrage mécanique
Ausführung: Construction: Type:
Lieferumfang: Delivery: Livraison avec:
• Doppelspannung mit 2 beweglichen
und einer festen Spannbacke
• Horizontal und vertikal
aufspannbar
• Stahlkörper allseitig geschliffen und
gehärtet
• Eingebauter Niederzug
• Spannwiederholgenauigkeit ≤ 0,01
mm
• Mittenspanngenauigkeit ≤ 0,01 mm
• Betthöhe H: ≤ 0,01 mm
• Double-clamping via two mobile
and one fi xed jaw.
• Clamping positions: horizontal,
and vertical
• The steel body is hardened and
grinded all-round
• Integrated pull-down mechanism
• Repeating accuracy ≤ 0,01 mm
• Clamping accuracy at the centre ≤
0,01 mm
• Bed height H: ≤ 0,01 mm
• Double serrage avec deux mâchoires
mobile et une mâchoire fi xe
• Positions de serrage: horizontale,
ou verticale
• Corps en acier trempé et rectifi é sur
toutes les faces
• Répression basse incorporée
• Précision de la répétition ≤ 0,01 mm
• Précision de la répétition au centre ≤
0,01 mm
• Hauteur du socle H: ≤ 0,01 mm
• Instructions for use
• Wrench
• 4 pcs. vice clamps
• 4 pcs. T-nuts 18mm
• Test certifi cate
• Bedienungsanleitung
• Incl. Spannschlüssel
• 4 Stück Spannpratzen
• 4 Stück T-Nutensteine 18mm
• Messprotokoll
• Mode d‘emploi
• Clé de serrage
• 4 Mors de serrage
• 4 Tasseaux pour rainures en T
• Protocole de mesure
1
2
ORIGINAL PLATE
A
3
B
10
www.klte.cz
4
P(Max)
O(Max)
I
O(Max)
J
C
5
L
N
K
G
B
F
A
6
D
10. 13
Bestell-Nr.
Order no.
Référence
KS09010 Ausführung
Version
Type
TLD-40G/HV A
405 B
104 C
103 D
459 F
54 G
H
27,5 63,50 I
55 J
15 K
18
KS09020 TLD-60G/HV 520 154 153 536 124,05 16 33,0 82,55 66 18 18
KEMMLER
E
96,5
L
69
M
38,0 N
14 O
90 P
235 kg
20
86,5 44,5 19 125 316 52
