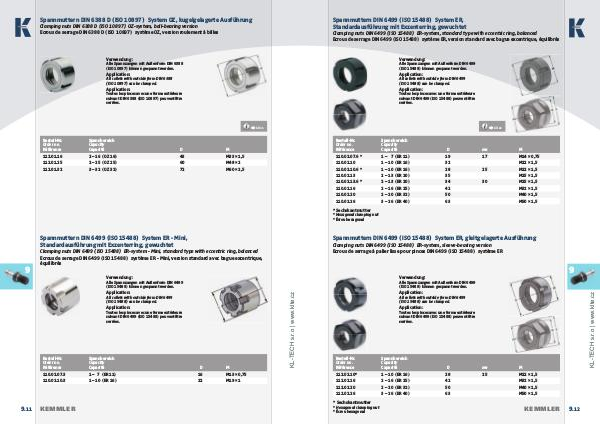

Spannmuttern DIN 6499 (ISO 15488) System ER,
Standardausführung mit Exzenterring, gewuchtet
Clamping nuts DIN 6499 (ISO 15488) ER-system, standard type with eccentric ring, balanced
Ecrous de serrage DIN 6499 (ISO 15488) système ER, version standard avec bague excentrique, équilibrés
Verwendung:
Alle Spannzangen mit Außenform DIN 6499
(ISO 15488) können gespannt werden.
Application:
All collets with outside form DIN 6499
(ISO 15488) can be clamped.
Application:
Toutes les pinces avec une forme extérieure
suivant DIN 6499 (ISO 15488) peuvent être
serrées.
13. 04
Bestell-Nr.
Order no.
Référence
Spannbereich
Capacity
Capacité
D sw
17
110.02.07.6 * 1 – 7 (ER 11) 19
110.02.10 1 – 10 (ER 16) 32
110.02.10.6 * 1 – 10 (ER 16) 28
110.02.13 2 – 13 (ER 20) 35
M
M14 × 0,75
M22 × 1,5
25
M22 × 1,5
M25 × 1,5
110.02.13.6 * 2 – 13 (ER 20) 34 110.02.16 2 – 16 (ER 25) 42
30
M32 × 1,5
M25 × 1,5
110.02.20 2 – 20 (ER 32) 50 M40 × 1,5
110.02.26 3 – 26 (ER 40) 63 M50 × 1,5
* Sechskantmutter
* Hexagonal clamping nut
* Écrou hexagonal
Spannmuttern DIN 6499 (ISO 15488) System ER, gleitgelagerte Ausführung
Clamping nuts DIN 6499 (ISO 15488) ER-system, sleeve-bearing version
Ecrous de serrage à palier lisse pour pinces DIN 6499 (ISO 15488) système ER
9
Verwendung:
Alle Spannzangen mit Außenform DIN 6499
(ISO 15488) können gespannt werden.
www.klte.cz
Application:
All collets with outside form DIN 6499
(ISO 15488) can be clamped.
Application:
Toutes les pinces avec une forme extérieure
suivant DIN 6499 (ISO 15488) peuvent être
serrées.
Bestell-Nr.
Order no.
Référence Spannbereich
Capacity
Capacité D sw M
112.02.10* 1 – 10 (ER 16) 28 25 M22 × 1,5
112.02.16 2 – 16 (ER 25) 42 M32 × 1,5
112.02.20 2 – 20 (ER 32) 5
