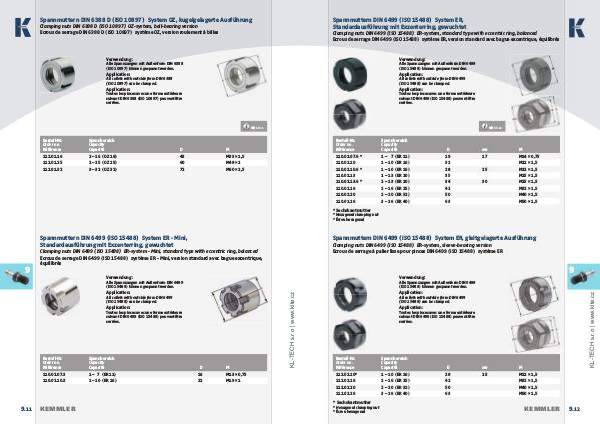

Spannmuttern DIN 6388 D (ISO 10897) System OZ, kugelgelagerte Ausführung
Clamping nuts DIN 6388 D (ISO 10897) OZ-system, ball-bearing version
Ecrous de serrage DIN 6388 D (ISO 10897) système OZ, version roulement à billes
Verwendung:
Alle Spannzangen mit Außenform DIN 6388
(ISO 10897) können gespannt werden.
Application:
All collets with outside form DIN 6388
(ISO 10897) can be clamped.
Application:
Toutes les pinces avec une forme extérieure
suivant DIN 6388 (ISO 10897) peuvent être
serrées.
13. 04
Bestell-Nr.
Order no.
Référence Spannbereich
Capacity
Capacité D M
112.01.16 2 – 16 (OZ 16) 43 M33 × 1,5
112.01.25 2 – 25 (OZ 25) 60 M48 × 2
112.01.32 3 – 32 (OZ 32) 72 M60 × 2,5
Spannmuttern DIN 6499 (ISO 15488) System ER - Mini,
Standardausführung mit Exzenterring, gewuchtet
9
Clamping nuts DIN 6499 (ISO 15488) ER-system - Mini, standard type with eccentric ring, balanced
Ecrous de serrage DIN 6499 (ISO 15488) système ER - Mini, version standard avec bague excentrique,
équilibrés
Verwendung:
Application:
All collets with outside form DIN 6499
(ISO 15488) can be clamped.
Application:
Toutes les pinces avec une forme extérieure
suivant DIN 6499 (ISO 15488) peuvent être
serrées.
9. 11
Bestell-Nr.
Order no.
Référence Spannbereich
Capacity
Capacité D 110.02.07.3 1 – 7 (ER 11) 16 M13 × 0,75
110.02.10.3 1 – 10 (ER 16) 22 M19 × 1
KEMMLER
M
www.klte.cz
Alle Spannzangen mit Außenform DIN 6499
(ISO 15488) können gespannt werden.
