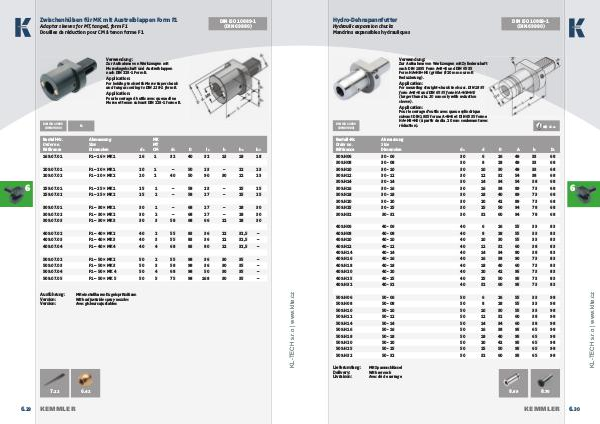

Zwischenhülsen für MK mit Austreiblappen Form F1
DIN ISO 10889-1
(DIN 69880)
Adaptor sleeves for MT, tanged, form F1
Douilles de réduction pour CM à tenon forme F1
Verwendung:
Zur Aufnahme von Werkzeugen mit
Morsekegelschaft und Austreiblappen
nach DIN 228-1 Form B.
Application:
For holding tools with Morse taper shank
and tang according to DIN 228-1 form B.
Application:
Pour le serrage d’outils avec queue cône
Morse et tenon suivant DIN 228-1 forme B.
6
Bestell-Nr.
Order no.
Référence Abmessung
Size
Dimension
d 1 MK
MT
CM d 4 D l 1 l 2 h 1 h 2
169.07.01 F1 – 16 × MK 1 16 1 32 40 32 13 18 18
209.07.01 F1 – 20 × MK 1 20 1 – 50 23 – 22 23
209.07.02 F1 – 20 × MK 2 20 2 40 50 90 30 22 23
259.07.01 F1 – 25 × MK 1 25 1 – 58 23 – 25 25
259.07.02 F1 – 25 × MK 2 25 2 – 58 27 – 25 25
309.07.01 F1 – 30 × MK 1 30 1 – 68 27 – 28 30
309.07.02 F1 – 30 × MK 2 30 2 – 68 27 – 28 30
309.07.03 F1 – 30 × MK 3 30 3 58 68 66 22 28 30
409.07.02 F1 – 40 × MK 2 40 2 55 83 36 22 32,5 –
409.07.03 F1 – 40 × MK 3 40 3 55 83 36 22 32,5 –
409.07.04 F1 – 40 × MK 4 40 4 68 83 80 22 32,5 –
509.07.02 F1 – 50 × MK 2 50 2 55 98 36 30 35 –
509.07.03 F1 – 50 × MK 3 50 3 58 98 36 30 35 –
509.07.04 F1 – 50 × MK 4 50 4 68 98 50 30 35 –
509.07.05 F1 – 50 × MK 5 50 5 75 98 168 30 35 –
Ausführung:
Version:
Version:
7.12
6. 29
F1
KEMMLER
Mit einstellbaren Kugelspritzdüsen
With adjustable spray nozzles
Avec gicleurs ajustables
6.42
www.klte.cz
DIN ISO 10889
(DIN 69880)
