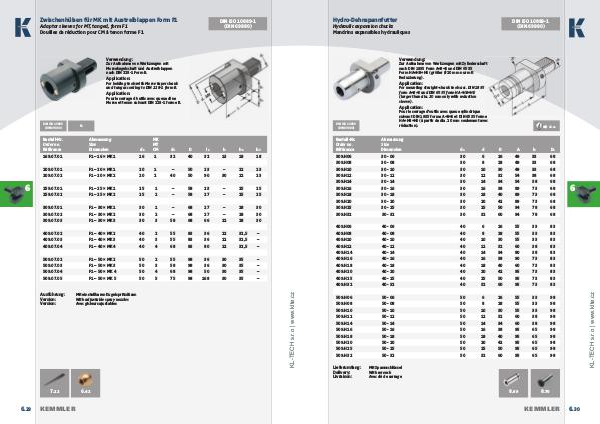

Hydro-Dehnspannfutter
DIN ISO 10889-1
(DIN 69880)
Hydraulic expansion chucks
Mandrins expansibles hydrauliques
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft
nach DIN 1835 Form A+B+E und DIN 6535
Form HA+HB+HE (größer Ø 20 mm nur mit
Reduzierung).
Application:
For mounting straight-shank tools acc. DIN 1835
form A+B+E and DIN 6535 form HA+HB+HE
(larger than dia. 20 mm only with reduction
sleeve).
Application:
Pour le serrage d’outils avec queue cylindrique
suivant DIN 1835 forme A+B+E et DIN 6535 forme
HA+HB+HE (à partir de dia. 20 mm seulement avec
réduction).
 13. 04
Bestell-Nr.
Order no.
Référence Abmessung
Size
Dimension d 1 d D A l 3 D 1
309.H06 30 - 06 30 6 26 49 33 68
309.H08 30 - 08 30 8 28 49 33 68
309.H10 30 - 10 30 10 30 49 33 68
309.H12 30 - 12 30 12 32 54 38 68
309.H14 30 - 14 30 14 34 54 38 68
309.H16 30 - 16 30 16 38 89 73 68
309.H18 30 - 18 30 18 40 89 73 68
309.H20
309.H25 30 - 20
30 - 25 30
30 20
25 42
50 89
94 73
78 68
68
309.H32 30 - 32 30 32 60 94 78 68
409.H06 40 - 06 40 6 26 55 33 83
409.H08 40 - 08 40 8 28 55 33 83
409.H10 40 - 10 40 10 30 55 33 83
409.H12 40 - 12 40 12 32 60 38 83
409.H14 40 - 14 40 14 34 80 38 83
409.H16 40 - 16 40 16 38 90 73 83
409.H18 40 - 18 40 18 40 60 73 83
409.H20 40 - 20 40 20 42 95 73 83
409.H25 40 - 25 40 25 50 95 73 83
409.H32 40 - 32 40 32 60 95 73 83
509.H06 50 - 06 50 6 26 55 33 98
509.H08 50 - 08 50 8 28 55 33 98
509.H10 50 - 10 50 10 30 55 33 98
509.H12 50 - 12 50 12 32 60 38 98
509.H14 50 - 14 50 14 34 60 38 98
509.H16 50 - 16 50 16 38 95 65 98
509.H18 50 - 18 50 18 40 95 65 98
509.H20 50 - 20 50 20 42 95 65 98
509.H25 50 - 25 50 25 50 95 65 98
509.H32 50 - 32 50 32 60 95 65 98
Lieferumfang:
Delivery:
Livraison:
6
www.klte.cz
DIN ISO 10889
(DIN 69880)
Mit Spannschlüssel
With wrench
Avec clé de serrage
8.69
8.70
KEMMLER
6. 30
