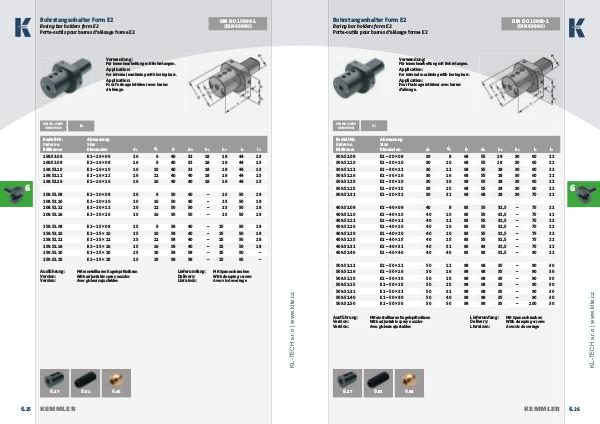

Bohrstangenhalter Form E2
DIN ISO 10889-1
(DIN 69880)
Boring bar holders form E2
Porte-outils pour barres d’alésage forme E2
Verwendung:
Für Innenbearbeitung mit Bohrstangen.
Application:
For internal machining with boring bars.
Application:
Pour l‘usinage intérieur avec barres
d‘alésage.
E2
Bestell-Nr.
Order no.
Référence Abmessung
Size
Dimension d 1 d 2 D d 4 h 1 h 2 l 1 l 2
309.52.08 E2 – 30 × 08 30  8 68 55 28 30 60 22
309.52.10 E2 – 30 × 10 30 10 68 55 28 30 60 22
309.52.12 E2 – 30 × 12 30 12 68 55 28 30 60 22
309.52.16 E2 – 30 × 16 30 16 68 55 28 30 60 22
309.52.20 E2 – 30 × 20 30 20 68 55 28 30 60 22
309.52.25 E2 – 30 × 25 30 25 68 55 28 30 60 22
309.52.32 E2 – 30 × 32 30 32 68 68 28 30 75 22
409.52.08 E2 – 40 × 08 40  8 83 55 32,5 – 75 22
409.52.10 E2 – 40 × 10 40 10 83 55 32,5 – 75 22
409.52.12 E2 – 40 × 12 40 12 83 55 32,5 – 75 22
409.52.16 E2 – 40 × 16 40 16 83 55 32,5 – 75 22
409.52.20 E2 – 40 × 20 40 20 83 55 32,5 – 75 22
409.52.25 E2 – 40 × 25 40 25 83 55 32,5 – 75 22
409.52.32 E2 – 40 × 32 40 32 83 83 32,5 – 75 22
409.52.40 E2 – 40 × 40 40 40 83 83 32,5 – 90 22
509.52.12 E2 – 50 × 12 50 12 98 68 35 – 90 30
509.52.16 E2 – 50 × 16 50 16 98 68 35 – 90 30
509.52.20 E2 – 50 × 20 50 20 98 68 35 – 90 30
509.52.25 E2 – 50 × 25 50 25 98 68 35 – 90 30
509.52.32 E2 – 50 × 32 50 32 98 68 35 – 90 30
509.52.40 E2 – 50 × 40 50 40 98 98 35 – 90 30
509.52.50 E2 – 50 × 50 50 50 98 98 35 – 100 30
Ausführung:
Version:
Version:
6.27
Mit einstellbaren Kugelspritzdüsen
With adjustable spray nozzles
Avec gicleurs ajustables
9.51
Lieferumfang:
Delivery:
Livraison:
6
www.klte.cz
DIN ISO 10889
(DIN 69880)
Mit Spannschrauben
With clamping screws
Avec vis de serrage
6.42
