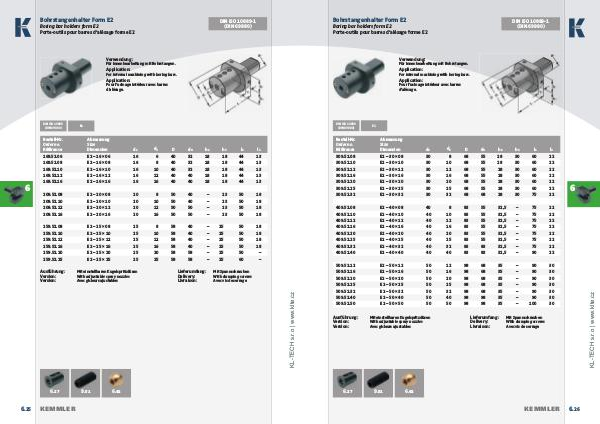

Bohrstangenhalter Form E2
DIN ISO 10889-1
(DIN 69880)
Boring bar holders form E2
Porte-outils pour barres d’alésage forme E2
Verwendung:
Für Innenbearbeitung mit Bohrstangen.
Application:
For internal machining with boring bars.
Application:
Pour l‘usinage intérieur avec barres
d‘alésage.
DIN ISO 10889
(DIN 69880)
6
E1
Bestell-Nr.
Order no.
Référence Abmessung
Size
Dimension d 1 d 2 D d 4 h 1 h 2 l 1 l 2
169.52.06 E2 – 16 × 06 16  6 40 32 18 18 44 13
169.52.08 E2 – 16 × 08 16  8 40 32 18 18 44 13
169.52.10 E2 – 16 × 10 16 10 40 32 18 18 44 13
169.52.12 E2 – 16 × 12 16 12 40 40 18 18 44 13
169.52.16 E2 – 16 × 16 16 16 40 40 18 18 44 13
209.52.08 E2 – 20 × 08 20  8 50 40 – 23 50 18
209.52.10 E2 – 20 × 10 20 10 50 40 – 23 50 18
209.52.12 E2 – 20 × 12 20 12 50 50 – 23 50 18
209.52.16 E2 – 20 × 16 20 16 50 50 – 23 50 18
259.52.08 E2 – 25 × 08 25  8 58 40 – 25 50 18
259.52.10 E2 – 25 × 10 25 10 58 40 – 25 50 18
259.52.12 E2 – 25 × 12 25 12 58 40 – 25 50 18
259.52.16 E2 – 25 × 16 25 16 58 40 – 25 50 18
259.52.20 E2 – 25 × 20 25 20 58 58 – 25 50 –
259.52.25 E2 – 25 × 25 25 25 58 58 – 25 60 –
Mit einstellbaren Kugelspritzdüsen
With adjustable spray nozzles
Avec gicleurs ajustables
Lieferumfang:
Delivery:
Livraison:
Mit Spannschrauben
With clamping screws
Avec vis de serrage
