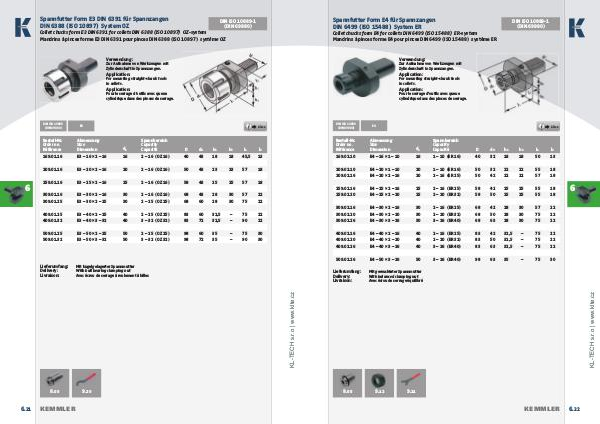

Spannfutter Form E4 für Spannzangen
DIN 6499 (ISO 15488)   System ER
DIN ISO 10889-1
(DIN 69880)
Collet chucks form E4 for collets DIN 6499 (ISO 15488) ER-system
Mandrins à pinces forme E4 pour pinces DIN 6499 (ISO 15488) système ER
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft in Spannzangen.
Application:
For mounting straight-shank tools
in collets.
Application:
Pour le serrage d’outils avec queue
cylindrique dans des pinces de serrage.
DIN ISO 10889
(DIN 69880)
 13. 04
E4
Bestell-Nr.
Order no.
Référence Abmessung
Size
Dimension
d 1 Spannbereich
Capacity
Capacité D d 4 h 1 h 2 l 1 l 2
169.02.10 E4 – 16 × 1 – 10 16 1 – 10 (ER 16) 40 32 18 18 50 13
209.02.10 E4 – 20 × 1 – 10 20 1 – 10 (ER 16) 50 32 22 22 55 18
209.02.16 E4 – 20 × 2 – 16 20 2 – 16 (ER 25) 50 42 22 22 57 18
259.02.16 E4 – 25 × 2 – 16 25 2 – 16 (ER 25) 58 42 25 25 55 18
259.02.20 E4 – 25 × 2 – 20 25 2 – 20 (ER 32) 58 50 25 25 55 18
309.02.16 E4 – 30 × 2 – 16 30 2 – 16 (ER 25) 68 42 28 30 57 22
309.02.20 E4 – 30 × 2 – 20 30 2 – 20 (ER 32) 68 50 28 30 75 22
309.02.26 E4 – 30 × 3 – 26 30 3 – 26 (ER 40) 68 63 28 30 75 22
409.02.16 E4 – 40 × 2 – 16 40 2 – 16 (ER 25) 83 42 32,5 – 75 22
409.02.20 E4 – 40 × 2 – 20 40 2 – 20 (ER 32) 83 50 32,5 – 75 22
409.02.26 E4 – 40 × 3 – 26 40 3 – 26 (ER 40) 83 63 32,5 – 75 22
509.02.26 E4 – 50 × 3 – 26 50 3 – 26 (ER 40) 98 63 35 – 75 30
Mit gewuchteter Spannmutter
With balanced clamping nut
Avec écrou de serrage équilibré
www.klte.cz
Lieferumfang:
Delivery:
Livraison:
6
8.03
9.12
9.21
KEMMLER
6. 22
