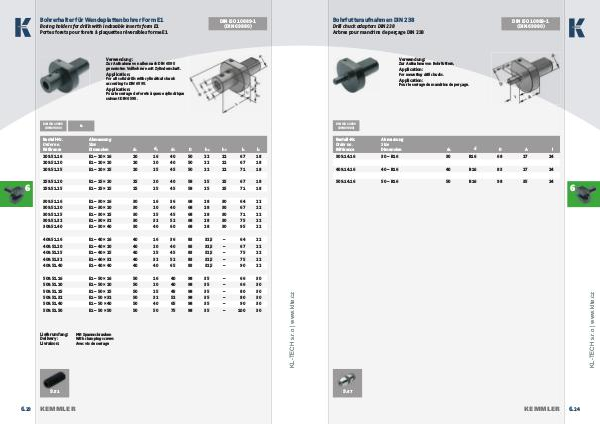

Bohrerhalter für Wendeplattenbohrer Form E1
DIN ISO 10889-1
(DIN 69880)
Boring holders for drills with indexable inserts form E1
Portes forets pour forets à plaquettes réversibles forme E1
Verwendung:
Zur Aufnahme von allen nach DIN 6595
genormten Vollbohrern mit Zylinderschaft.
Application:
For all solid drills with cylindrical shank
according to DIN 6595.
Application:
Pour le serrage de forets à queue cylindrique
suivant DIN 6595.
6
Bestell-Nr.
Order no.
Référence Abmessung
Size
Dimension d 1 d 2 d 4 D h 1 h 2 l 1 l 2
209.51.16 E1 – 20 × 16 20 16 40 50 22 22 67 18
209.51.20 E1 – 20 × 20 20 20 40 50 22 22 67 18
209.51.25 E1 – 20 × 25 20 25 45 50 22 22 71 18
259.51.20 E1 – 25 × 20 25 20 40 58 25 25 67 18
259.51.25 E1 – 25 × 25 25 25 45 58 25 25 71 18
309.51.16 E1 – 30 × 16 30 16 36 68 28 30 64 22
309.51.20 E1 – 30 × 20 30 20 40 68 28 30 67 22
309.51.25 E1 – 30 × 25 30 25 45 68 28 30 71 22
309.51.32 E1 – 30 × 32 30 32 52 68 28 30 75 22
309.51.40 E1 – 30 × 40 30 40 60 68 28 30 95 22
409.51.16 E1 – 40 × 16 40 16 36 83 32,5 – 64 22
409.51.20 E1 – 40 × 20 40 20 40 83 32,5 – 67 22
409.51.25 E1 – 40 × 25 40 25 45 83 32,5 – 75 22
409.51.32 E1 – 40 × 32 40 32 52 83 32,5 – 75 22
409.51.40 E1 – 40 × 40 40 40 65 83 32,5 – 90 22
509.51.16 E1 – 50 × 16 50 16 40 98 35 – 66 30
509.51.20 E1 – 50 × 20 50 20 40 98 35 – 66 30
509.51.25 E1 – 50 × 25 50 25 45 98 35 – 80 30
509.51.32 E1 – 50 × 32 50 32 52 98 35 – 80 30
509.51.40 E1 – 50 × 40 50 40 65 98 35 – 90 30
509.51.50 E1 – 50 × 50 50 50 75 98 35 – 100 30
Lieferumfang:
Delivery:
Livraison:
9.51
6. 23
E1
KEMMLER
Mit Spannschrauben
With clamping screws
Avec vis de serrage
