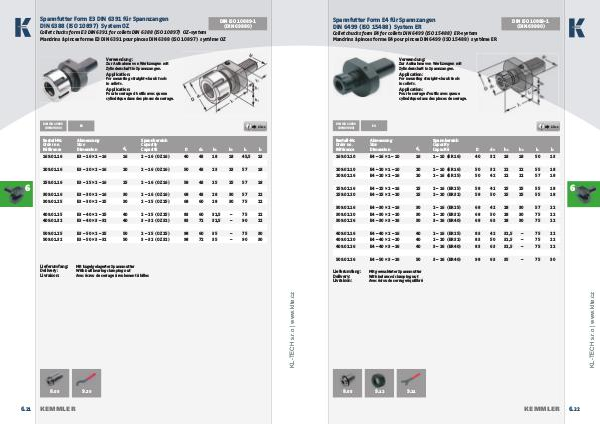

Spannfutter Form E3 DIN 6391 für Spannzangen
DIN ISO 10889-1
DIN 6388( ISO 10897) System OZ
( DIN 69880)
Collet chucks form E3 DIN 6391 for collets DIN 6388( ISO 10897) OZ-system Mandrins à pinces forme E3 DIN 6391 pour pinces DIN 6388( ISO 10897) système OZ
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Application: For mounting straight-shank tools in collets.
Application: Pour le serrage d’ outils avec queue cylindrique dans des pinces de serrage.
DIN ISO 10889( DIN 69880)
E3
�13. 04
Bestell-Nr. Order no. Référence
Abmessung Size Dimension d 1
Spannbereich |
|
|
|
|
|
|
Capacity |
|
|
|
|
|
|
Capacité |
D |
d 4 |
h 1 |
h 2 |
l 1 |
l 2 |
169.01.16 E3 – 16 × 2 – 16 16 2 – 16( OZ 16) 40 43 18 18 45,5 13
209.01.16 E3 – 20 × 2 – 16 20 2 – 16( OZ 16) 50 43 23 23 57 18
6
259.01.16 E3 – 25 × 2 – 16 25 2 – 16( OZ 16) 58 43 25 25 57 18
309.01.16 |
E3 – 30 × 2 – 16 |
30 |
2 – 16( OZ 16) |
68 |
43 |
28 |
30 |
57 |
22 |
309.01.25 |
E3 – 30 × 2 – 25 |
30 |
2 – 25( OZ 25) |
68 |
60 |
28 |
30 |
75 |
22 |
409.01.25 |
E3 – 40 × 2 – 25 |
40 |
2 – 25( OZ 25) |
83 |
60 |
32,5 |
– |
75 |
22 |
409.01.32 |
E3 – 40 × 3 – 32 |
40 |
3 – 32( OZ 32) |
83 |
72 |
32,5 |
– |
90 |
22 |
509.01.25 |
E3 – 50 × 2 – 25 |
50 |
2 – 25( OZ 25) |
98 |
60 |
35 |
– |
75 |
30 |
509.01.32 |
E3 – 50 × 3 – 32 |
50 |
3 – 32( OZ 32) |
98 |
72 |
35 |
– |
90 |
30 |
Lieferumfang: Delivery: Livraison:
Mit kugelgelagerter Spannmutter With ball bearing clamping nut Avec écrou de serrage à roulement à billes
