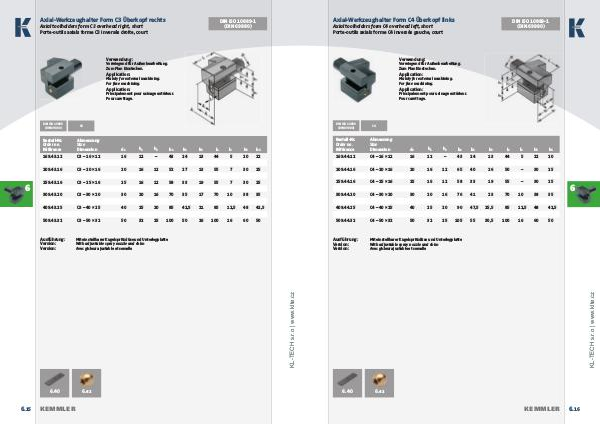

Kemmler - katalog | KL-TECH s.r.o. | www.klte.cz kemmler_katalog | Page 239

Axial-Werkzeughalter Form C4 Überkopf links
DIN ISO 10889-1
(DIN 69880)
Axial toolholders form C4 overhead left, short
Porte-outils axials forme C4 inversés gauche, court
Verwendung:
Vorwiegend für Außenbearbeitung.
Zum Plan Einstechen.
Application:
Mainly for external machining.
For face machining.
Application:
Principalement pour usinage extérieur.
Pour carottage.
DIN ISO 10889
(DIN 69880)
C4
Bestell-Nr.
Order no.
Référence Abmessung
Size
Dimension d 1 h 1 h 2 b 1 b 2 b 3 l 1 l 2 h 5 h 6
169.44.12 C4 – 16 × 12 16 12 – 43 24 13 44 5 22 20
209.44.16 C4 – 20 × 16 20 16 12 65 40 26 50 – 30 25
259.44.16 C4 – 25 × 16 25 16 12 58 33 19 55 – 30 25
309.44.20 C4 – 30 × 20 30 20 16 76 41 23 70 10 38 35
409.44.25 C4 – 40 × 25 40 25 20 90 47,5 25,5 85 12,5 48 42,5
509.44.32 C4 – 50 × 32 50 32 25 105 55 30,5 100 16 60 50
Mit einstellbarer Kugelspritzdüse und Unterlegplatte
With adjustable spray nozzle and shim
Avec gicleur ajustable et semelle
