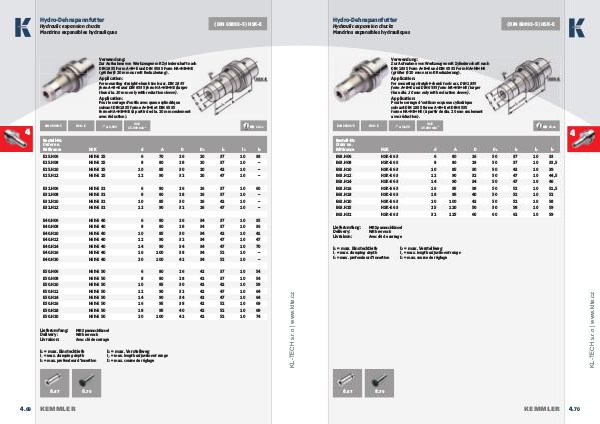

Hydro-Dehnspannfutter
(DIN 69893-5) HSK-E
Hydraulic expansion chucks
Mandrins expansibles hydrauliques
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach
DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE
(größer Ø 20 mm nur mit Reduzierung).
Application:
For mounting straight-shank tools acc. DIN 1835
form A+B+E and DIN 6535 form HA+HB+HE (larger
than dia. 20 mm only with reduction sleeve).
Application:
Pour le serrage d’outils avec queue cylindrique
suivant DIN 1835 forme A+B+E et DIN 6535
forme HA+HB+HE (à partir de dia. 20 mm seulement
avec réduction).
DIN 69893-5
≤ 0,003
HSK - E
G6,3
15.000 min -1
13. 04
Bestell-Nr.
Order no.
Référence HSK d A D D 1 l 1 l 2 l 3
E63.H06 HSK-E 63 6 80 26 50 37 10 33
E63.H08 HSK-E 63 8 80 28 50 37 10 33,5
E63.H10 HSK-E 63 10 85 30 50 42 10 39
E63.H12 HSK-E 63 12 90 32 50 47 10 44,5
E63.H14 HSK-E 63 14 90 34 50 47 10 46
E63.H16 HSK-E 63 16 95 38 50 52 10 51,5
E63.H18 HSK-E 63 18 95 40 50 52 10 52
E63.H20 HSK-E 63 20 100 42 50 52 10 58
E63.H25 HSK-E 63 25 120 50 50 58 10 59
E63.H32 HSK-E 63 32 125 60 60 62 10 59
Lieferumfang:
Delivery:
Livraison:
4
Mit Spannschlüssel
With wrench
Avec clé de serrage
l 2 = max. Verstellweg
l 1 = max. clamping depth
l 1 = max. profondeur d’insertion l 2 = max. length adjustment range
l 2 = max. course de réglage
www.klte.cz
l 1 = max. Einstecktiefe
8.67
8.70
KEMMLER
4. 70
