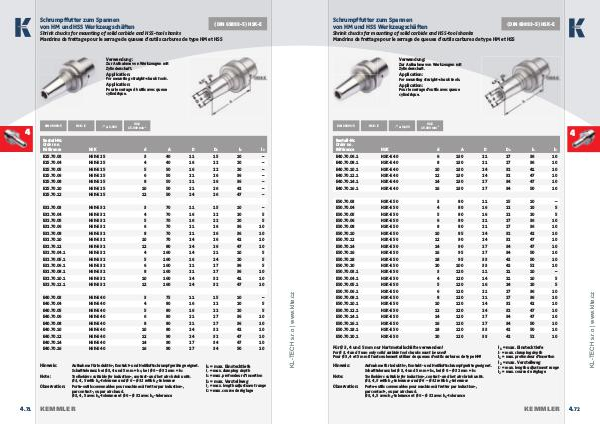

Schrumpffutter zum Spannen
von HM und HSS Werkzeugschäften
(DIN 69893-5) HSK-E
Shrink chucks for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft.
Application:
For mounting straight-shank tools.
Application:
Pour le serrage d’outils avec queue
cylindrique.
G6,3
15.000 min -1
Bestell-Nr.
Order no.
Référence HSK d A D D 1 l 1 l 2
E25.70.03 HSK-E 25 3 40 11 15 10 –
E25.70.04 HSK-E 25 4 40 16 22 20 –
E25.70.05 HSK-E 25 5 50 16 22 20 –
E25.70.06 HSK-E 25 6 50 21 26 36 –
E25.70.08 HSK-E 25 8 50 21 26 36 –
E25.70.10 HSK-E 25 10 50 21 26 42 –
E25.70.12 HSK-E 25 12 50 24 26 47 –
E32.70.03 HSK-E 32 3 70 11 15 10 –
E32.70.04 HSK-E 32 4 70 16 22 20 5
E32.70.05 HSK-E 32 5 70 16 22 20 5
E32.70.06 HSK-E 32 6 70 21 26 36 10
E32.70.08 HSK-E 32 8 70 21 26 36 10
E32.70.10 HSK-E 32 10 70 24 26 42 10
E32.70.12 HSK-E 32 12 80 24 26 47 10
E32.70.04.1 HSK-E 32 4 160 14 21 10 5
E32.70.05.1 HSK-E 32 5 160 16 24 20 5
E32.70.06.1 HSK-E 32 6 160 21 27 36 5
E32.70.08.1 HSK-E 32 8 160 21 27 36 10
E32.70.10.1 HSK-E 32 10 160 24 32 41 10
E32.70.12.1 HSK-E 32 12 160 24 32 47 10
E40.70.03 HSK-E 40 3 75 11 15 10 –
E40.70.04 HSK-E 40 4 80 16 22 20 5
E40.70.05 HSK-E 40 5 80 16 22 20 5
E40.70.06 HSK-E 40 6 80 21 27 36 10
E40.70.08 HSK-E 40 8 80 21 27 36 10
E40.70.10 HSK-E 40 10 80 24 32 42 10
E40.70.12 HSK-E 40 12 90 24 32 47 10
E40.70.14 HSK-E 40 14 90 27 34 47 10
E40.70.16 HSK-E 40 16 90 27 34 50 10
Hinweis:
Note:
Observation:
4. 71
≤ 0,003
HSK - E
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
Schafttoleranz bei Ø 3, 4 und 5 mm = h 4 , bei Ø 6 – Ø 32 mm = h 6
Toolholders suitable for induction-, contact- and hot air shrink units.
Ø 3, 4, 5 with h 4 -tolerance and Ø 6 – Ø 32 with h 6 -tolerance
Porte-outils convenables pour machines à fretter par induction-,
par contact-, ou par air chaud.
Ø 3, 4, 5 avec h 4 -tolerance et Ø 6 – Ø 32 avec h 6 -tolerance
KEMMLER
l 1 = max. Einstecktiefe
l 1 = max. clamping depth
l 1 = max. profondeur d’insertion
l 2 = max. Verstellweg
l 2 = max. length adjustment range
l 2 = max. course de réglage
www.klte.cz
4
DIN 69893-5
