4

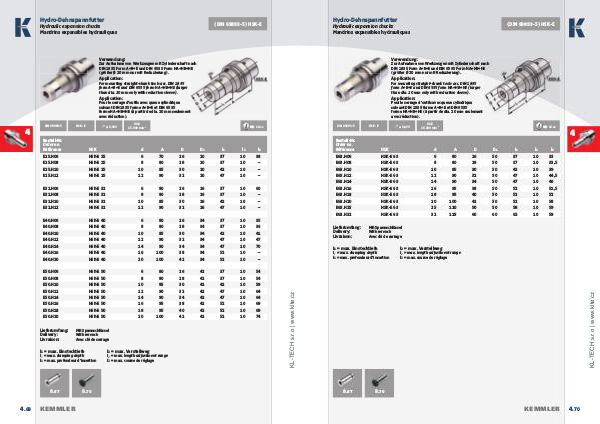

Hydro-Dehnspannfutter
Hydraulic expansion chucks Mandrins expansibles hydrauliques
( DIN 69893-5) HSK-E
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A + B + E und DIN 6535 Form HA + HB + HE( größer Ø 20 mm nur mit Reduzierung).
Application: For mounting straight-shank tools acc. DIN 1835 form A + B + E and DIN 6535 form HA + HB + HE( larger than dia. 20 mm only with reduction sleeve).
Application: Pour le serrage d’ outils avec queue cylindrique suivant DIN 1835 forme A + B + E et DIN 6535 forme HA + HB + HE( à partir de dia. 20 mm seulement avec réduction).

4

DIN 69893-5 HSK- E ��≤ 0,003
G6,3 15.000 min-1
�� 13. 04
Bestell-Nr. Order no. Référence
HSK
d
A
D
D 1
l 1
l 2
l 3
E25. H06
HSK-E 25
6
70
26
20
37
10
38
E25. H08
HSK-E 25
8
80
28
20
37
10
–
E25. H10
HSK-E 25
10
85
30
20
42
10
–
E25. H12
HSK-E 25
12
90
32
20
47
10
–
E32. H06
HSK-E 32
6
80
26
26
37
10
60
E32. H08
HSK-E 32
8
80
28
26
37
10
–
E32. H10
HSK-E 32
10
85
30
26
42
10
–
E32. H12
HSK-E 32
12
90
32
26
47
10
–
E40. H06
HSK-E 40
6
80
26
34
37
10
35
E40. H08
HSK-E 40
8
80
28
34
37
10
36
E40. H10
HSK-E 40
10
85
30
34
42
10
41
E40. H12
HSK-E 40
12
90
32
34
47
10
47
E40. H14
HSK-E 40
14
90
34
34
47
10
70
E40. H16
HSK-E 40
16
100
38
34
52
10
–
E40. H20
HSK-E 40
20
100
42
34
52
10
–
E50. H06
HSK-E 50
6
80
26
42
37
10
54
E50. H08
HSK-E 50
8
80
28
42
37
10
54
E50. H10
HSK-E 50
10
85
30
42
42
10
59
E50. H12
HSK-E 50
12
90
32
42
47
10
64
E50. H14
HSK-E 50
14
90
34
42
47
10
64
E50. H16
HSK-E 50
16
95
38
42
52
10
69
E50. H18
HSK-E 50
18
95
40
42
52
10
69
E50. H20
HSK-E 50
20
100
42
42
52
10
74
Lieferumfang:
Mit Spannschlüssel
Delivery:
With wrench
Livraison:
Avec clé de serrage
l 1 = max. Einstecktiefe
l 2 = max. Verstellweg
l 1 = max. clamping depth
l 2 = max. length adjustment range
l 1 = max. profondeur d’ insertion
l 2 = max. course de réglage
KL-TECH s. r. o | www. klte. cz
8.67 8.70
4.69
