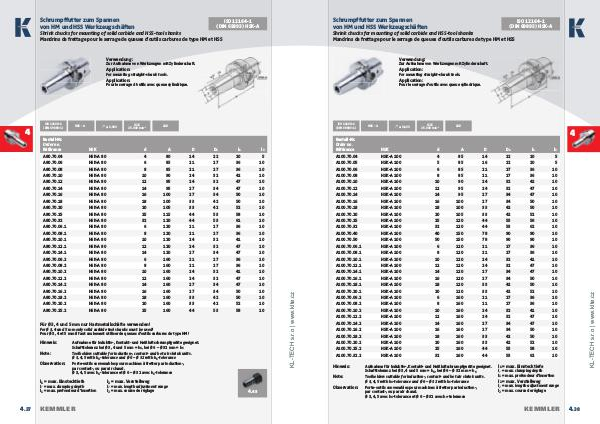

Schrumpffutter zum Spannen
von HM und HSS Werkzeugschäften
ISO 12164-1
(DIN 69893) HSK-A
Shrink chucks for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application:
For mounting straight-shank tools.
Application:
Pour le serrage d’outils avec queue cylindrique.

≤  0,003
HSK - A
G2,5
25.000 min -1
CAD
4
Bestell-Nr.
Order no.
Référence HSK d A D D 1 l 1 l 2
A100.70.04 HSK-A 100 4 85 14 22 20 5
A100.70.05 HSK-A 100 5 85 16 22 20 5
A100.70.06 HSK-A 100 6 85 21 27 36 10
A100.70.08 HSK-A 100 8 85 21 27 36 10
A100.70.10 HSK-A 100 10 90 24 32 42 10
A100.70.12 HSK-A 100 12 95 24 32 47 10
A100.70.14 HSK-A 100 14 95 27 34 47 10
A100.70.16 HSK-A 100 16 100 27 34 50 10
A100.70.18 HSK-A 100 18 100 33 42 50 10
A100.70.20 HSK-A 100 20 105 33 42 52 10
A100.70.25 HSK-A 100 25 120 44 53 56 10
A100.70.32 HSK-A 100 32 120 44 53 62 10
A100.70.40 HSK-A 100 40 150 78 90 90 10
A100.70.50 HSK-A 100 50 150 78 90 90 10
A100.70.06.1 HSK-A 100 6 120 21 27 36 10
A100.70.08.1 HSK-A 100 8 120 21 27 36 10
A100.70.10.1 HSK-A 100 10 120 24 32 41 10
A100.70.12.1 HSK-A 100 12 120 24 32 47 10
A100.70.14.1 HSK-A 100 14 120 27 34 47 10
A100.70.16.1 HSK-A 100 16 120 27 34 50 10
A100.70.18.1 HSK-A 100 18 120 33 42 50 10
A100.70.20.1 HSK-A 100 20 120 33 42 52 10
A100.70.06.2 HSK-A 100 6 160 21 27 36 10
A100.70.08.2 HSK-A 100 8 160 21 27 36 10
A100.70.10.2 HSK-A 100 10 160 24 32 41 10
A100.70.12.2 HSK-A 100 12 160 24 32 47 10
A100.70.14.2 HSK-A 100 14 160 27 34 47 10
A100.70.16.2 HSK-A 100 16 160 27 34 50 10
A100.70.18.2 HSK-A 100 18 160 33 42 50 10
A100.70.20.2 HSK-A 100 20 160 33 42 52 10
A100.70.25.2 HSK-A 100 25 160 44 53 58 10
A100.70.32.2 HSK-A 100 32 160 44 53 62 10
Hinweis:
Note:
Observation:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
Schafttoleranz bei Ø 3, 4 und 5 mm = h 4 , bei Ø 6 – Ø 32 mm = h 6
Toolholders suitable for induction-, contact- and hot air shrink units.
Ø 3, 4, 5 with h 4 -tolerance and Ø 6 – Ø 32 with h 6 -tolerance
Porte-outils convenables pour machines à fretter par induction-,
par contact-, ou par air chaud.
Ø 3, 4, 5 avec h 4 -tolerance et Ø 6 – Ø 32 avec h 6 -tolerance
www.klte.cz
ISO 12164-1
(DIN 69893-1)
l 1 = max. Einstecktiefe
l 1 = max. clamping depth
l 1 = max. profondeur d’insertion
l 2 = max. Verstellweg
l 2 = max. length adjustment range
l 2 = max. course de réglage
KEMMLER
4. 38
