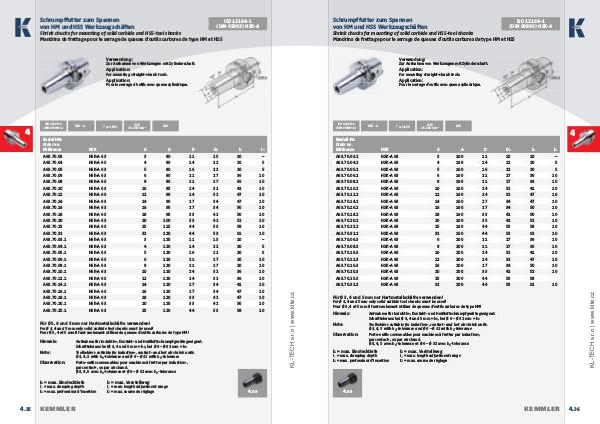

Schrumpffutter zum Spannen
von HM und HSS Werkzeugschäften
ISO 12164-1
(DIN 69893) HSK-A
Shrink chucks for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application:
For mounting straight-shank tools.
Application:
Pour le serrage d’outils avec queue cylindrique.
ISO 12164-1
(DIN 69893-1)

≤  0,003
HSK - A
G2,5
25.000 min -1
CAD
4
Bestell-Nr.
Order no.
Référence HSK d A D D 1 l 1 A63.70.03.2 HSK-A 63 3 160 11 15 10 –
A63.70.04.2 HSK-A 63 4 160 14 22 20 5
A63.70.05.2 HSK-A 63 5 160 16 22 20 5
A63.70.06.2 HSK-A 63 6 160 21 27 36 10
A63.70.08.2 HSK-A 63 8 160 21 27 36 10
A63.70.10.2 HSK-A 63 10 160 24 32 41 10
A63.70.12.2 HSK-A 63 12 160 24 32 47 10
A63.70.14.2 HSK-A 63 14 160 27 34 47 10
A63.70.16.2 HSK-A 63 16 160 27 34 50 10
A63.70.18.2 HSK-A 63 18 160 33 42 50 10
A63.70.20.2 HSK-A 63 20 160 33 42 52 10
A63.70.25.2 HSK-A 63 25 160 44 53 58 10
A63.70.32.2 HSK-A 63 32 160 44 53 62 10
A63.70.06.3 HSK-A 63 6 200 21 27 36 10
A63.70.08.3 HSK-A 63 8 200 21 27 36 10
A63.70.10.3 HSK-A 63 10 200 24 32 41 10
A63.70.12.3 HSK-A 63 12 200 24 32 47 10
A63.70.16.3 HSK-A 63 16 200 27 34 50 10
A63.70.20.3 HSK-A 63 20 200 33 42 52 10
A63.70.25.3 HSK-A 63 25 200 44 53 58 A63.70.32.3 HSK-A 63 32 200 44 53 62
l 2
www.klte.cz
10
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden!
For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used!
Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM!
Hinweis:
Note:
Observation:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
Schafttoleranz bei Ø 3, 4 und 5 mm = h 4 , bei Ø 6 – Ø 32 mm = h 6
Toolholders suitable for induction-, contact- and hot air shrink units.
Ø 3, 4, 5 with h 4 -tolerance and Ø 6 – Ø 32 with h 6 -tolerance
Porte-outils convenables pour machines à fretter par induction-,
par contact-, ou par air chaud.
Ø 3, 4, 5 avec h 4 -tolerance et Ø 6 – Ø 32 avec h 6 -tolerance
l 1 = max. Einstecktiefe l 2 = max. Verstellweg
l 1 = max. clamping depth
l 1 = max. profondeur d’insertion l 2 = max. length adjustment range
l 2 = max. course de réglage
4.43
