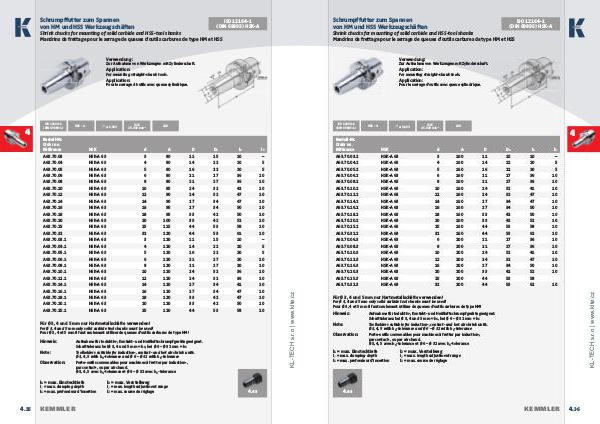

Kemmler - katalog | KL-TECH s.r.o. | www.klte.cz kemmler_katalog | Page 156

Schrumpffutter zum Spannen
von HM und HSS Werkzeugschäften
ISO 12164-1
(DIN 69893) HSK-A
Shrink chucks for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application:
For mounting straight-shank tools.
Application:
Pour le serrage d’outils avec queue cylindrique.

≤  0,003
HSK - A
G2,5
25.000 min -1
CAD
Bestell-Nr.
Order no.
Référence HSK d A D D 1 l 1 A63.70.03 HSK-A 63 3 80 11 15 10 –
A63.70.04 HSK-A 63 4 80 14 22 20 5
A63.70.05 HSK-A 63 5 80 16 22 20 5
A63.70.06 HSK-A 63 6 80 21 27 36 10
A63.70.08 HSK-A 63 8 80 21 27 36 10
A63.70.10 HSK-A 63 10 85 24 32 42 10
A63.70.12 HSK-A 63 12 90 24 32 47 10
A63.70.14 HSK-A 63 14 90 27 34 47 10
A63.70.16 HSK-A 63 16 95 27 34 50 10
A63.70.18 HSK-A 63 18 95 33 42 50 10
A63.70.20 HSK-A 63 20 100 33 42 52 10
A63.70.25 HSK-A 63 25 115 44 53 58 10
A63.70.32 HSK-A 63 32 120 44 53 61 10
A63.70.03.1 HSK-A 63 3 120 11 15 10 –
A63.70.04.1 HSK-A 63 4 120 14 22 20 5
A63.70.05.1 HSK-A 63 5 120 16 22 20 5
A63.70.06.1 HSK-A 63 6 120 21 27 20 10
A63.70.08.1 HSK-A 63 8 120 21 27 20 10
A63.70.10.1 HSK-A 63 10 120 24 32 36 10
A63.70.12.1 HSK-A 63 12 120 24 32 36 10
A63.70.14.1 HSK-A 63 14 120 27 34 41 10
A63.70.16.1 HSK-A 63 16 120 27 34 47 10
A63.70.18.1 HSK-A 63 18 120 33 42 47 10
A63.70.20.1 HSK-A 63 20 120 33 42 50 10
A63.70.25.1 HSK-A 63 25 120 44 53 58 10
l 2
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden!
For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used!
Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM!
Hinweis:
Note:
Observation:
4. 35
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
Schafttoleranz bei Ø 3, 4 und 5 mm = h 4 , bei Ø 6 – Ø 32 mm = h 6
Toolholders suitable for induction-, contact- and hot air shrink units.
Ø 3, 4, 5 with h 4 -tolerance and Ø 6 – Ø 32 with h 6 -tolerance
Porte-outils convenables pour machines à fretter par induction-,
par contact-, ou par air chaud.
Ø 3, 4, 5 avec h 4 -tolerance et Ø 6 – Ø 32 avec h 6 -tolerance
l 1 = max. Einstecktiefe l 2 = max. Verstellweg
l 1 = max. clamping depth
l 1 = max. profondeur d’insertion l 2 = max. length adjustment range
l 2 = max. course de réglage
