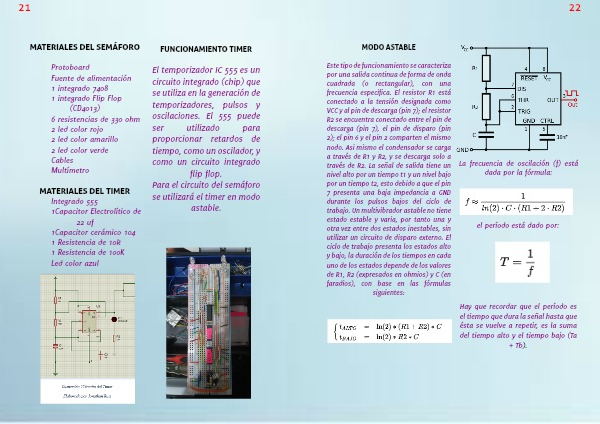

MATERIALES DEL SEMÁFORO

Protoboard

Fuente de alimentación

1 integrado 7408

1 integrado Flip Flop (CD4013)

6 resistencias de 330 ohm

2 led color rojo

2 led color amarillo

2 led color verde

Cables

Multímetro

MATERIALES DEL TIMER

Integrado 555

1Capacitor Electrolítico de 22 uf

1Capacitor cerámico 104

1 Resistencia de 10k

1 Resistencia de 100K

Led color azul

FUNCIONAMIENTO TIMER

El temporizador IC 555 es un circuito integrado (chip) que se utiliza en la generación de temporizadores, pulsos y oscilaciones. El 555 puede ser utilizado para proporcionar retardos de tiempo, como un oscilador, y como un circuito integrado flip flop.

Para el circuito del semáforo se utilizará el timer en modo astable.
