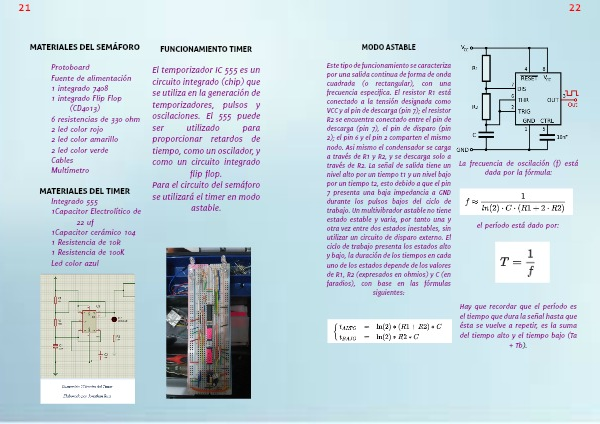

MODO ASTABLE
Este tipo de funcionamiento se caracteriza por una salida continua de forma de onda cuadrada (o rectangular), con una frecuencia especifica. El resistor R1 está conectado a la tensión designada como VCC y al pin de descarga (pin 7); el resistor R2 se encuentra conectado entre el pin de descarga (pin 7), el pin de disparo (pin 2); el pin 6 y el pin 2 comparten el mismo nodo. Asi mismo el condensador se carga a través de R1 y R2, y se descarga solo a través de R2. La señal de salida tiene un nivel alto por un tiempo t1 y un nivel bajo por un tiempo t2, esto debido a que el pin 7 presenta una baja impedancia a GND durante los pulsos bajos del ciclo de trabajo. Un multivibrador astable no tiene estado estable y varia, por tanto una y otra vez entre dos estados inestables, sin utilizar un circuito de disparo externo. El ciclo de trabajo presenta los estados alto y bajo, la duración de los tiempos en cada uno de los estados depende de los valores de R1, R2 (expresados en ohmios) y C (en faradios), con base en las fórmulas siguientes:
La frecuencia de oscilación (f) está dada por la fórmula:
el período está dado por:
Hay que recordar que el período es el tiempo que dura la señal hasta que ésta se vuelve a repetir, es la suma del tiempo alto y el tiempo bajo (Ta + Tb).
